Διατρυπημένο πλέγμα ζωνών μεταφορέων μετάλλων πιάτων αλυσίδων ανοξείδωτου 316L τρυπών

Προδιαγραφές μεταλλικής πλάκας μεταφορικής ταινίας

• Υλικό:ανθρακούχο χάλυβα, SS 201, SS 304, SS 316.
• Πάχος πλάκας:0,8 mm, 1 mm, 1,2 mm, 1,5 mm, 2 mm, 2,5 mm, 3 mm.
• Διάμετρος ράβδου σύνδεσης:5 mm, 6 mm, 8 mm, 10 mm, 12 mm.
• Βήμα ράβδου:19,05 mm, 25,4 mm, 31,75 mm, 38,1 mm, 50,8 mm, 76,2 mm.
• Πλάτος πλάκας αλυσίδας:200 mm έως 4.000 mm.
• Μήκος ζώνης:προσαρμοσμένη.
• Επιφανειακή επεξεργασία:εν θερμώ γαλβανισμένο, μαυρίζοντας.

Πλεονεκτήματα προϊόντος

Μεταφορική ταινία διάτρητης πλάκας από ανοξείδωτο χάλυβα

1. Ανοιχτή διχτυωτή κατασκευή για γρήγορη αποστράγγιση και ελεύθερη κυκλοφορία αέρα

2. Επίπεδη επιφάνεια μεταφοράς

3. Καθαρίζεται εύκολα

Μεταφορική ταινία διάτρητης πλάκας

Η διάτρητη πλάκα συνδυάζεται με πλάκες αλυσίδας με συνεχή διάτρηση, οι οπές στην επιφάνεια παρέχουν εξαιρετική απόδοση απαγωγής θερμότητας για τη μεταφορά προϊόντων, όπως μπισκότα, ψωμιά και άλλα ζεστά προϊόντα. Οι διατρήσεις επιτρέπουν στο άνοιγμα στον ιμάντα να ποικίλλει από μηδέν έως πολύ μεγάλο.

Η διάτρητη πλάκα μεταφορικής ταινίας μπορεί να κατασκευαστεί σε διαφορετικά σχέδια. Μπορείτε να επιλέξετε το κατάλληλο μοτίβο που ταιριάζει στην εφαρμογή σας και στις λεπτομερείς συνθήκες χρήσης. Το άνοιγμα των διάτρητων οπών μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις σας.

Μεταφορικός ιμάντας με κυρτή αλυσίδα.

Η επιφάνεια της πλάκας της αλυσίδας παράγεται σε πολλά ανυψωμένα στρογγυλά σχήματα σφαιρών σε διαφορετικές διαμέτρους. Η ανυψωμένη ή κυρτή επιφάνεια παρέχει εξαιρετική αντιολισθητική απόδοση για να αποτρέψει την πτώση των προϊόντων μεταφοράς στο έδαφος. Οι κυρτές πλάκες αλυσίδας μπορούν να προστεθούν με εγκάρσια διαφράγματα και πλαϊνές πλάκες για ταξινόμηση και προστασία.

1) Μηχανήματα κατεψυγμένων τροφίμων

2) Μηχανήματα θερμικής επεξεργασίας

3) Μηχανήματα κονσερβοποιημένων τροφίμων

4) Μηχανήματα γυαλιού

5) Μηχανήματα θαλάσσιων τροφίμων

6) Χημικά μηχανήματα
7) Μηχανήματα μεταλλουργίας σκόνης

8) Γενικά μεταφορικά μηχανήματα

9) Μηχάνημα συνεχούς στεγνώματος

10) Ειδικά μεταφορικά μηχανήματα





Υλικό μεταφορικής ταινίας	Σύρμα από ανοξείδωτο χάλυβα
Βήμα ράβδου μεταφορικής ταινίας από ανοξείδωτο χάλυβα (mm)	5 6 7 7 10 13 15 15 18 20 20 20 19
Διάμετρος καλωδίου (mm)	1 1 1 1 1 2 2 2 3 3 3 2 3 5 5
Τύπος άκρου βρόχου	ακμές μονής και διπλής θηλιάς
Σπιράλ Βήμα (mm)	30 30 30 30 30 30 40 50 60 100 130 150 300
Συνολικό πλάτος (mm)	300-4200





Μεταφορικός ιμάντας με μεταλλική αλυσίδα



μεταφορικός ιμάντας με διάτρητη οπή



μεταφορικός ιμάντας με διάτρητη οπή



ΓΡΑΝΑΖΙ 32Β-1 Ζ10



Αλυσίδες κυλίνδρων - ANSI, BS/DN, Αντιδιαβρωτικοί και Τύποι προσάρτησης
Οι αλυσίδες κυλίνδρων είναι σημαντικά εξαρτήματα και εξαρτήματα σε ολόκληρο το σύστημα μεταφορικής ταινίας. Χρησιμοποιούνται σε συνδυασμό με κυλινδρικούς τροχούς ως σύστημα μετάδοσης κίνησης για να εξασφαλίσουν τη σταθερή και ομαλή μεταφορά και μετάδοση. Μπορούμε να σας προμηθεύσουμε όλα τα είδη αλυσίδων κυλίνδρων. Απλώς ανατρέξτε στην ακόλουθη εισαγωγή και αποφασίστε ποια είναι κατάλληλη για εσάς. Όσον αφορά τις λεπτομερείς προδιαγραφές, μπορείτε να τις αποκτήσετε με τρεις τρόπους:

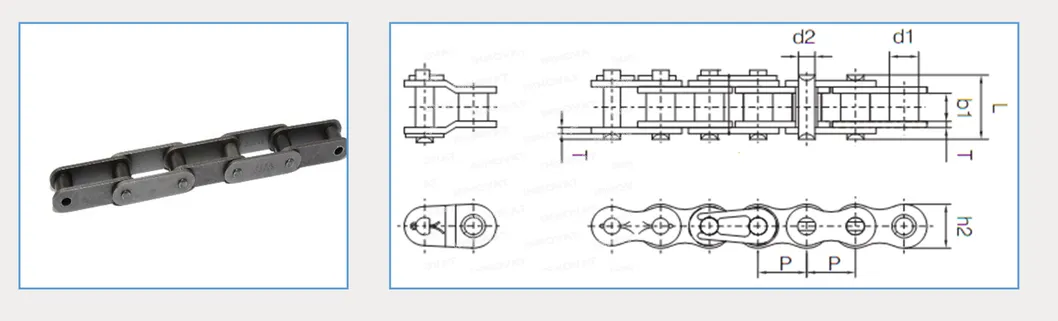

Οι τυποποιημένες αλυσίδες κυλίνδρων ANSI είναι οι πιο ευρέως χρησιμοποιούμενες αλυσίδες μετάδοσης ισχύος στις ΗΠΑ. Ένα πραγματικό εργοστάσιο παραγωγής ηλεκτρικού ρεύματος σε ακρίβεια και ποιότητα, οι αλυσίδες Nitro ANSI έχουν κατασκευαστεί για να χειρίζονται ένα ευρύ φάσμα εφαρμογών σε πολλές βιομηχανίες. Τα αυστηρά πρότυπα ποιότητας διασφαλίζουν ότι κάθε αλυσίδα τηρεί με συνέπεια τις απαιτήσεις μας για αντοχή και αξιοπιστία. Οι αλυσίδες ANSI διατίθενται σε πολλές επιλογές, συμπεριλαμβανομένων πολλαπλών κλώνων για εφαρμογές με υψηλότερες απαιτήσεις ιπποδύναμης.

Αριθμός αλυσίδας	Πίσσα	Εσωτερικό Πλάτος	Διάμετρος κυλίνδρου	Συνολικό Πλάτος	Διάμετρος καρφίτσας	Ύψος πιάτου	Πάχος πλάκας
#	Π	β1	δ1	μεγάλο	δ2	h2	Τ
25-1*	1/4	1/8	0,130	0,311	0,091	0,228	0,030
35-1*	3/8	3/16	0,200	0,488	0,141	0,346	0,050
40-1	1/2	5/16	0,312	0,653	0,156	0,469	0,060
41-1	1/2	1/4	0,306	0,541	0,141	0,390	0,050
50-1	5/8	3/8	0,400	0,815	0,200	0,585	0,080
60-1	3/4	1/2	0,469	1.020	0,234	0,709	0,094
80-1	1	5/8	0,625	1.287	0,312	0,949	0,125
100-1	1-1/4	3/4	0,750	1.590	0,375	1.188	0,156
120-1	1-1/2	1	0,875	1.980	0,437	1.425	0,187
140-1	1-3/4	1	1.000	2.141	0,500	1.663	0,219
160-1	2	1-1/4	1.125	2.551	0,562	1.889	0,250
180-1	2-1/4	1-13/32	1.406	2.866	0,687	2.047	0,281
200-1	2-1/2	1-1/2	1.562	3.161	0,781	2.375	0,312
240-1	3	1-7/8	1.875	3.760	0,937	2.791	0,375

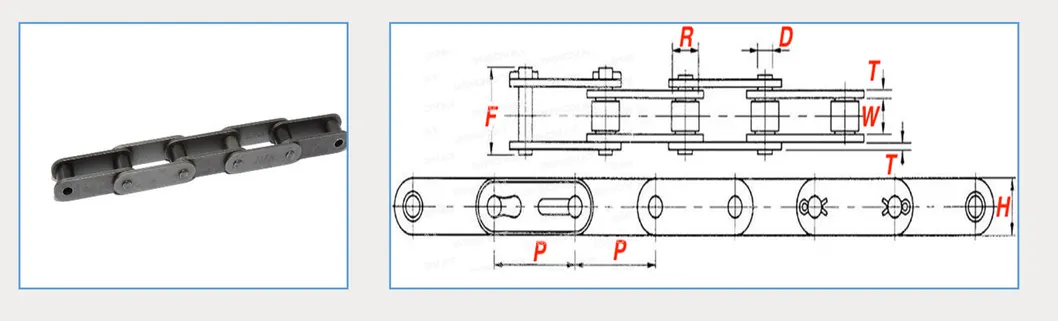

Ενσωματώνοντας συνδέσμους που έχουν διπλάσιο μήκος από τις τυπικές αλυσίδες κυλίνδρων, η αλυσίδα κυλίνδρων προορίζεται για μεγάλες διαδρομές, εφαρμογές χαμηλής έως μέτριας ταχύτητας και χρησιμοποιεί οδοντωτούς τροχούς με τουλάχιστον 24 δόντια. Έχουν κατασκευαστεί με παχύτερες πλευρικές πλάκες για να χειρίζονται μεγαλύτερα φορτία εργασίας από τις τυπικές αλυσίδες. Με μια πιο στιβαρή πλαϊνή πλάκα, οι βαριές αλυσίδες κυλίνδρων διατηρούν τη δύναμη και τη σταθερότητά τους για μεγαλύτερες χρονικές περιόδους.

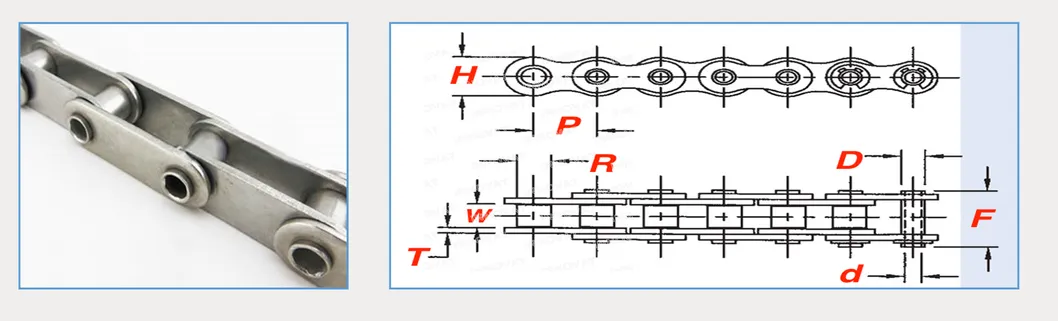

Η αλυσίδα κυλίνδρων με κοίλο πείρο είναι ουσιαστικά το ίδιο πράγμα με μια τυπική αλυσίδα κυλίνδρων μόνο με "κούφιους καρφίτσες". Αυτό όχι μόνο μειώνει το βάρος της αλυσίδας, αλλά σας δίνει επίσης τη δυνατότητα να τοποθετήσετε εκτεταμένες ακίδες μέσω της αλυσίδας για τη μεταφορά του προϊόντος. Πολλές εφαρμογές περιλαμβάνουν? αρτοποιεία, εναέριους μεταφορείς, ανελκυστήρες, πουλερικά, γεωργικά και ένα ευρύ φάσμα άλλων εφαρμογών.

Μέγεθος	Βήμα (P)	(Δ)	(R)	(ΡΕ)	(ρε)	Μήκος κοίλου πείρου	(ΦΑ)	(Η)	(Τ)	Βάρος
40 HP	0.500"	0,313"	0,312"	0,221"	0,157"	0,689"	0,689"	0,472"	0,059"	0,35 LBS/FT
50 HP	0,625"	0,375"	0,400"	0,283"	0,202"	0,854"	0,854"	0,591"	0,079"	0,58 LBS/FT
60 HP	0,750"	0.500"	0,469"	0,333"	0,236"	1.055"	1.055"	0,713"	0,094"	0,81 LBS/FT
80 HP	1.000"	0,625"	0,625"	0,449"	0,318"	1.276"	1.276"	0,950"	0,125"	1,46 LBS/FT

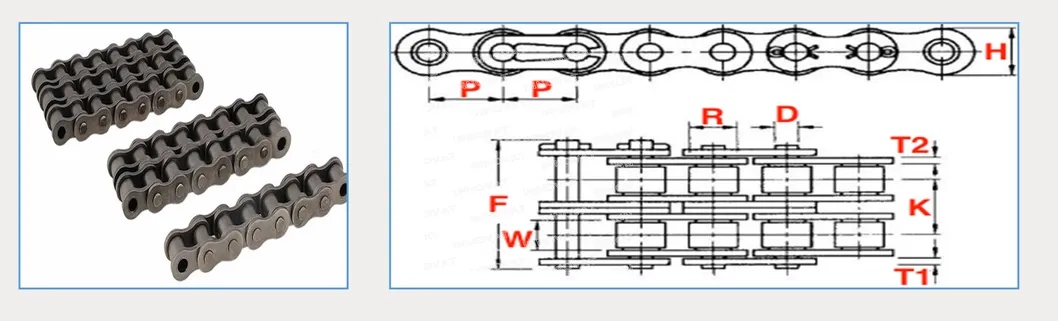

Οι αλυσίδες κυλίνδρων πολλαπλών κλώνων έχουν σχεδιαστεί για να είναι ο αριθμός πολλαπλών στηριγμάτων ισχυρότερος από το αντίστοιχο ANSI ή Metric. Ένα παράδειγμα θα ήταν #80-2 η αλυσίδα διπλού κυλίνδρου είναι "διπλής" αντοχής σε σχέση με την μονή αλυσίδα ANSI 80-1. Οι αλυσίδες κυλίνδρων πολλαπλών κλώνων είναι βέβαιο ότι θα εντυπωσιάσουν με τις κορυφαίες αντοχές εφελκυσμού και τους παράγοντες απόδοσης στη βιομηχανία. Παρέχοντας έως και δώδεκα (-12) αλυσίδες κυλίνδρων κλώνων, είναι βέβαιο ότι θα έχουμε την αλυσίδα κυλίνδρων πολλαπλών κλώνων για την εφαρμογή σας. Επιπλέον, παρέχουμε ανθεκτικές στη διάβρωση αλυσίδες κυλίνδρων πολλαπλών κλώνων, όπως ανοξείδωτες, νικέλιες και επικαλυμμένες, καθώς και αλυσίδες πολλαπλών κλώνων.

Μέγεθος

Βήμα (P)

(Κ)

(Δ)

(R)

(ΡΕ)

(ΦΑ)

(T1)

(T2)

(Η)

Βάρος (LBS/FT)

04Β-2

0,236"

0,217"

0,110"

0,158"

0,073"

0,524"

--

--

0,197"

0,154

05Β-2

0,315"

0,222"

0,118"

0,197"

0,091"

0,571"

--

--

0,280"

06Β-2

0,375"

0,403"

0,225"

0,250"

0,129"

0,941"

0,039"

0,051"

0,323"

0,496

08Β-2

0.500"

0,548"

0,305"

0,335"

0,175"

1.260"

0,059"

0,059"

0,469"

0,872

10Β-2

0,625"

0,653"

0,380"

0,400"

0,200"

1.457"

0,059"

0,059"

0,579"

1.127

12Β-2

0,750"

0,766"

0,460"

0,475"

0,225"

1.697"

0,071"

0,071"

0,634"

1.529

16Β-2

1.000"

1.255"

0,670"

0,625"

0,326"

2.756"

0,126"

0,157"

0,819"

3.433

20Β-2

1.250"

1.435"

0,770"

0,750"

0,401"

3.169"

0,138"

0,177"

1.024"

5.076

24Β-2

1.500"

1.904"

1.000"

1.000"

0,576"

4.217"

0,197"

0,236"

1.224"

9.321

28Β-2

1.750"

2.345"

1.220"

1.100"

0,626"

5.083"

--

--

1.457"

11.09

32Β-2

2.000"

2.305"

1.220"

1.150"

0,701"

5.102"

--

--

1.662"

14.029

40Β-2

2.500"

2.846"

1.500"

1.550"

0,901"

6.358"

--

--

2.083"

21.378

48Β-2

3.000"

3.599"

1.800"

1.900"

1.151"

7.803"

--

--

2.512"

33.4

56Β-2

3.500"

4.197"

2.100"

2.125"

1.351"

9.039"

--

--

3.063"

46.765
