Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Σχήμα τρύπας: | Τετράγωνο, ορθογώνιο | Διάμετρο: | 1-6μ |
---|---|---|---|
Μέγεθος τρύπας: | 5 εκατοστά | Υλικό: | Μαύρο ή γαλβανισμένο σύρμα |
Λειτουργία: | Πλήρως αυτόματο | Σύστημα ελέγχου: | Οθόνη αφής PLC |
Τετάρτη: | 220V/380V/415V/440V | Υλικό κεφαλής συγκόλλησης: | Χάλκινο υψηλού χρωμίου |
Επισημαίνω: | Μηχανή συγκόλλησης πλέγματος φρακτών,μηχανή συγκόλλησης πλέγματος καλωδίων |
Ηλεκτρονική μηχανή συγκόλλησης πλέγματος κυλίνδρων
1. Υλικό τροφής:
Το καλώδιο δίνης και το καλώδιο πλέγματος ευθυγραμμίζονται και κόβονται από το υλικό καλωδίου περιστροφής, που πραγματοποιείται με αυτόματη ευθυγραμμιστική και κοπτική μηχανή.
Το καλώδιο δίνης τοποθετείται σε ένα αντίστοιχο καλώδιο που διεισδύει στο καλούπι από τον εργάτη, και το καλώδιο πλέγματος θα πέσει αυτόματα ένα προς ένα, από το σύστημα καλωδίου πλέγματος
2Συστήματα συγκόλλησης με πλέγματα:
Το κύριο μηχάνημα ξεκινά τη συγκόλληση και υιοθετεί μια τεχνολογία συγχρονισμένου ελέγχου, τόσο ο χρόνος συγκόλλησης ελέγχου κλάδου όσο και ο χρόνος συγκόλλησης ελέγχονται από ένα ψηφιακό σύστημα προγραμματισμού PLC της Panasonic (Ιαπωνία),και το μέγεθος ανοίγματος ματιών μπορεί να ρυθμιστεί μόνο με άμεση είσοδο σε οθόνη αφής· και θα μπορούσε να υπάρχει διαφορετική απόσταση πλέγματος σε ένα κομμάτι ενός φύλλου ματιών
3Σύστημα πίνακα με δίχτυ σχεδιασμού:
Η Panasonic (Ιαπωνία) ελέγχει την όλη διαδικασία σχεδιασμού του αυτοματοποιημένου πίνακα ματιών μέχρι να ολοκληρωθεί ένα πίνακα ματιών και να ξεκινήσει το αυτόματο σύστημα σύνδεσης και εκφόρτωσης των ματιών.η συγκόλληση του επόμενου πλέγματος ξεκινά.
Λεπτομέρειες
Σχήμα | QJ-04 | Ελέκτροδοι συγκόλλησης | 48 κομμάτια |
Διάμετρος καλωδίου | 2.5mm-6mm | Ταχύτητα συγκόλλησης | 50/75 φορές/min |
Χώρος καλωδίου γεωγραφικού μήκους | 50 mm-300 mm | Ονομαστική ηλεκτρική ισχύ | 125kva*6pcs |
Διασταυρούμενος χώρος καλωδίων | 25/12,5 mm-300 mm | Απαιτούμενη ισχύς | Min.160kva |
Διάμετρο ματιών | Μαξ. Μαξ.2.5m | Βάρος | 4.2Τ |
Μέγεθος ματιών | Μέγιστο 6m | Συνολικό μέγεθος | 5.4m*3.2m*1.7m |
Διάταξη τροφοδοσίας καλωδίου μήκους | Προκαθαρισμένα και προκοπή | Διασταυρούμενη τροφοδοσία καλωδίων | Προκαθαρισμένα και προκοπή |
Διάμετρος καλωδίου: 1.8-3mm/2-3.5mm/2-4mm
Διάστημα καλωδίου μήκους: 50-200 mm
Διασταύρωση καλωδίου: Min.25mm/12.5mm
πλάτος ματιών: μέγιστο.1.2 μέτρα, το πολύ.1.6m
Τροφοδοσία καλωδίου μήκους: αυτόματη από περιτυλίγματα
Διασταυρούμενη τροφοδοσία σύρματος: αυτόματη από περιτυλίγματα
Τραβήχτρα δίχτυα: Πανασσώνικ σερβοκινητήρας
Ταχύτητα συγκόλλησης: 60-120 φορές/min
Τύπος πλέγματος: πλέγμα πίνακα ή πλέγμα κυλίνδρου
Σημειώσεις:Όταν η διάμετρος του καλωδίου είναι 2,5 mm-5 mm, το ελάχιστο μήκος είναι 50 mm. Ένας μετασχηματιστής ελέγχει 8 ηλεκτρόδια συγκόλλησης, μπορείτε να χρησιμοποιήσετε το μέγιστο 48 τεμάχια. όταν η διάμετρος του καλωδίου είναι 5 mm-6 mm,το ελάχιστο διάστημα καλωδίου μήκους είναι 100 mmΈνας μετασχηματιστής ελέγχει 4 ηλεκτρόδια συγκόλλησης, μπορείτε να χρησιμοποιήσετε το μέγιστο 24 κομμάτια.
Υλικά εφαρμογής: η μηχανή συγκόλλησης είναι καλή στη συγκόλληση διαφόρων μεταλλικών σύρματος: σύρματος από ανοξείδωτο χάλυβα, σύρματος από χαμηλό άνθρακα χάλυβα, στρογγυλή μπάρα χάλυβα, ράβδος χάλυβα
Εφαρμογή Πίνακας πλέγματος: συγκολλημένο πίνακα πλέγματος που χρησιμοποιείται ευρέως ως ενισχυτικό πίνακα πλέγματος για κτίριο, κατασκευή, σιδηροδρομικό σιδηροδρομικό φράχτη, φράχτη ασφαλείας και άλλα.
Μηχανή συγκόλλησης πλαισίων με πλέγμα
Μηχανή συγκόλλησης πλαισίων με δίχτυ φράχτη, που ονομάζεται επίσης μηχανή φράχτη ασφαλείας, συγκόλληση φράχτη κατά αναρρίχησης
μηχανή, που χρησιμοποιείται για την κατασκευή πλέγματος φράχτη, πλέγματος δρόμου, ενισχυτικού πλέγματος, ράφους, εκρηκτικών τοίχων κ.λπ.

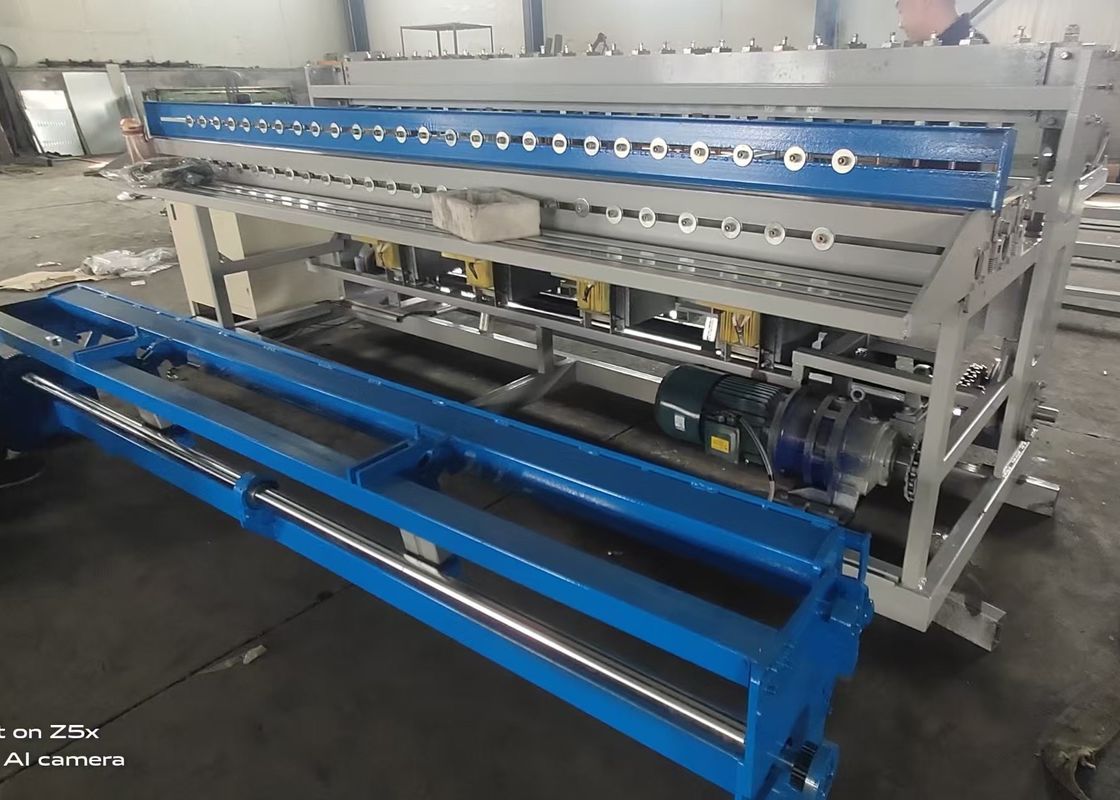

Εικόνα μηχανής
Πανασόνικ, Σνάιντερ, ΑΒΒ, SMC, Igus ηλεκτρικά στοιχεία.
Επαφή με οθόνη αφής.
Ελέγχος από PLC του διασταυρούμενου χώρου καλωδίων και του ρεύματος συγκόλλησης.
Προκαθαρισμένα & προ-κοπή καλώδια.
Τεχνολογία παροχής ενέργειας της Panasonic για την τράβηξη των πλέκων.
Πραγματικά ηλεκτρόδια συγκόλλησης, άνω Φ20*120mm, κάτω Φ20*20*20mm.
Σύστημα ψύξης με νερό.
Ο κινητήρας πέδησης και ο μειωτής συνδέουν τον κύριο άξονα απευθείας.
Δίκτυο με υψηλή ακρίβεια
Ενεργειακά χαρακτηριστικά και πλεονεκτήματα:
1Αυτό το μηχάνημα υιοθετεί ηλεκτρική και ηλεκτρονική τεχνική συγχρονικού ελέγχου, τόσο χωριστές φάσεις συγκόλλησης όσο και χρόνο συγκόλλησης που αποτελείται από ψηφιακό και ολοκληρωμένο ηλεκτρικό κύκλωμα.Ο πίνακας εισόδου έχει δύο τύπους οθόνη αφής και κουμπί, πιο έξυπνη και ορθολογική, μια φορά πιέζοντας, και χωριστή συγκόλληση.
2Η δύναμη συγκόλλησης είναι ηλεκτρική ενέργεια.και το καλώδιο γραμμής τροφοδοτείται από κινητήρα φρένων οδηγούμενο αυτοκίνητο και το δίχτυ τραβάται από το αυτοκίνητο με κινητήρα βήματος.
3Τα καλώδια διασταύρωσης και τα καλώδια γραμμής προκαθαρίζονται και προκοπούνται από την ειδική μηχανή διόρθωσης και κοπής.
4Το μεγαλύτερο πλεονέκτημα της μηχανής είναι ότι υπάρχει διαφορετική διασταύρωση στο ίδιο δίχτυ.
5Τα ηλεκτρόδια συγκόλλησης και ο μετασχηματιστής είναι εξοπλισμένα με σύστημα ψύξης με νερό, με αποτέλεσμα να παρατείνεται η διάρκεια ζωής και ο χρόνος εργασίας της μηχανής.
