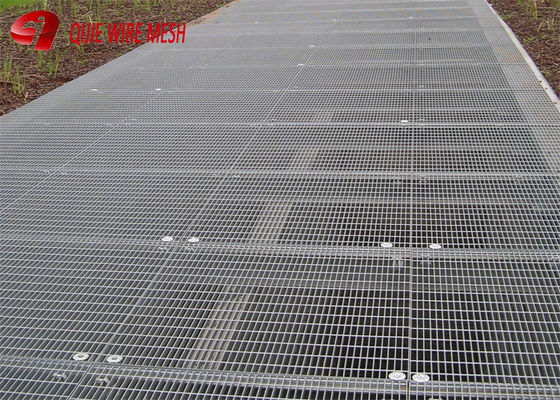

πλάκα κάλυψης τάφρου σχάρας αποστράγγισης μεταλλικό διάδρομο χαλύβδινη σχάρα βάρος
Χαλύβδινη σχάρα / δάπεδο σχάραςκατασκευασμένο με συγκόλληση με επίπεδο χάλυβα και εγκάρσιες/στρογγυλές ράβδους με ορισμένες αποστάσεις. Η χαλύβδινη σχάρα μας απολαμβάνει το χαρακτηριστικό της υψηλής αντοχής, της ελαφριάς δομής, της υψηλής φέρουσας ικανότητας, της ευκολίας φόρτωσης και άλλων ιδιοτήτων. Η επίστρωση ψευδαργύρου εν θερμώ δίνει στο προϊόν εξαιρετική αντοχή στη διάβρωση.
Χαλύβδινη σχάραείναι θερμής εμβάπτισης γαλβανισμένη επεξεργασία, προσφέρει τα ακόλουθα πλεονεκτήματα: εξοικονόμηση υλικών, εξοικονόμηση επενδύσεων, εύκολη εγκατάσταση, ανθεκτικό στη χρήση, ελαφριά δομή, χωρίς συσσώρευση βρωμιάς, καλή απόδοση αερισμού, φωτισμού, απαγωγής θερμότητας, αντιδιαβρωτικό, αντι-όξινο και αλκαλική διάβρωση.
1) Προδιαγραφές ράβδου έδρασης (ράβδος φορτίου) (mm):
Η προδιαγραφή του απλού τύπου και του οδοντωτού τύπου ράβδου έδρασης είναι 20 x 3 έως 100 x 10. Η προδιαγραφή του τύπου I-section είναι 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4 κ.λπ.
2) Βήμα ράβδου έδρασης (κέντρο προς κέντρο):
12,5, 15, 25, 30, 30,16, 32,5, 34, 40, 41,25, 45, 50, 60, 60,32, 80, 100 mm κ.λπ., επίσης σύμφωνα με την απαίτηση του πελάτη και συνιστώνται 30, 40, 60 mm,
Το αμερικανικό πρότυπο είναι διαθέσιμο
3) Βήμα εγκάρσιας ράβδου (κέντρο προς κέντρο):
38,1, 40, 50, 60, 76, 80, 90, 100, 101,6, 102, 135mm και ούτω καθεξής
4) Υλικό:
Ήπιος χάλυβας (Χάλυβας χαμηλού άνθρακα) ή ανοξείδωτος χάλυβας
5) Επεξεργασία επιφάνειας:
Ανεπεξέργαστο, Βάψιμο ή Γαλβάνισμα εν θερμώ
6) Πρότυπα χαλύβδινων σχαρών:
A) Κίνα: YB/T4001-1998
B) ΗΠΑ: ANSI/NAAMM (MBG531-88)
C) Ηνωμένο Βασίλειο: BS4592-1987
D) Αυστραλία: AS1657-1985
E) Ιαπωνία: JJS.
ΕΠΙΦΑΝΕΙΑ
Συνήθως παρέχεται με απλή επιφάνεια. Στα πιο δημοφιλή προϊόντα μας, μια Οδοντωτή επιφάνεια (Ο) είναι επίσης διαθέσιμη. Ανατρέξτε στα διαγράμματα φόρτωσης σε αυτήν την ενότητα του καταλόγου για να δείτε ποιοι τύποι σχαρών από ήπιο χάλυβα είναι διαθέσιμοι με οδοντωτή επιφάνεια.
Μάθετε για τη χαλύβδινη σχάρα
Προδιαγραφή χαλύβδινης σχάρας
Λίστα κοινών μεγεθών χαλύβδινης σχάρας:
|
Εγκάρσια ράβδος
Βήμα
|
Ράβδος φόρτωσης
Βήμα
|
Προδιαγραφή ράβδου φόρτωσης χαλύβδινης σχάρας (Πλάτος×Πάχος) |
| 20×3 |
25×3 |
32×3 |
40×3 |
20×5 |
25×5 |
| 30 |
100 |
G203/30/100 |
G253/30/100 |
G323/30/100 |
G403/30/100 |
G205/30/100 |
G255/30/100 |
| 50 |
G203/30/50 |
G253/30/50 |
G323/30/50 |
G403/30/50 |
G205/30/50 |
G255/30/50 |
| 40 |
100 |
G203/40/100 |
G253/40/100 |
G323/40/100 |
G403/40/100 |
G205/40/100 |
G255/40/100 |
| 50 |
G203/40/50 |
G253/40/50 |
G323/40/50 |
G403/40/50 |
G205/40/50 |
G255/40/50 |
|
Εγκάρσια ράβδος
Βήμα
|
Ράβδος φόρτωσης
Βήμα
|
Προδιαγραφή ράβδου φόρτωσης χαλύβδινης σχάρας (Πλάτος×Πάχος) |
| 32×5 |
40×5 |
45×5 |
50×5 |
55×5 |
60×5 |
| 30 |
100 |
G325/30/100 |
G405/30/100 |
G455/30/100 |
G505/30/100 |
G555/30/100 |
G605/30/100 |
| 50 |
G325/30/50 |
G405/30/50 |
G455/30/50 |
G505/30/50 |
G555/30/50 |
G605/30/50 |
| 40 |
100 |
G325/40/100 |
G405/40/100 |
G455/40/100 |
G505/40/100 |
G555/40/100 |
G605/40/100 |
| 50 |
G325/40/50 |
G405/40/50 |
G455/40/50 |
G505/40/50 |
G555/40/50 |
G605/40/50
|
Συνιστώμενο πίνακα μήκους:
| Μέγιστο μήκος (mm) |
| Μέγεθος τμήματος επίπεδου χάλυβα |
25×3 |
25×5 |
32×5 |
40×5 |
| Σειρά 1 |
550 |
900 |
1300 |
1600 |
| Σειρά 2 |
450 |
750 |
1200 |
1500 |
| Σειρά 3 |
— |
550 |
850 |
1350 |
Διαδικασία χαλύβδινης σχάρας
Υψηλή αντοχή και υψηλή φέρουσα ικανότητα:
- Αντιολισθητικό, αντιδιαβρωτικό, δεν παραμορφώνεται εύκολα.
- Υψηλή απόδοση ασφάλειας.
- Μην συσσωρεύετε βροχή, χιόνι και σκόνη.
- Απλός και όμορφος σχεδιασμός.
- Εύκολο στην εγκατάσταση και την αφαίρεση για να παρατείνει τη διάρκεια ζωής.
- Εφαρμογές οδοντωτής συγκολλημένης χαλύβδινης σχάρας
- Η οδοντωτή συγκολλημένη χαλύβδινη σχάρα χρησιμοποιείται ευρέως ως πλατφόρμες, σκάλες, διαδρόμους και δάπεδα σε βιομηχανικά, αστικά και εμπορικά κτίρια.
Πλεονέκτημα:
- Χωρίς παγίδες διάβρωσης γύρω από τις αρθρώσεις
- Υψηλή αναλογία αντοχής προς βάρος
- Επιτρέπει τη διαμόρφωση χωρίς απώλεια αντοχής
- Διατίθεται απλό ή οδοντωτό
- Επιτρέπει τη διέλευση θερμότητας, φωτός, νερού και πάγου.
Οι εφαρμογές της χαλύβδινης σχάρας:
- -Περίφραξη για χώρους στάθμευσης αυτοκινήτων, κτίρια και δρόμους. καλύμματα τάφρων αποστράγγισης και καλύμματα φρεατίων αποστράγγισης για αυτοκινητόδρομους;
- -Δάπεδα σε διάφορες γέφυρες όπως πεζοδρόμια σιδηροδρομικών γεφυρών, υπέργειες γέφυρες κατά μήκος του δρόμου;
- -Δρόμοι περιστροφής, κανάλια και πλατφόρμες για αίθουσες αντλιών και μηχανοστάσια σε διάφορα πλοία;
- -Πλατφόρμες για χώρους εξόρυξης πετρελαίου, χώρους πλυσίματος αυτοκινήτων και πύργους αέρα;
Πρότυπο χαλύβδινης σχάρας:
| Χώρα |
Πρότυπο χαλύβδινης σχάρας |
Πρότυπο χαλύβδινου υλικού |
Πρότυπο θερμού γαλβανισμού |
| Κίνα |
YB/T4001-1998 |
GB 700-88 |
GB/T13912-2002 |
| ΗΠΑ |
ANSI/NAAMM(MBG531-88) |
ASTM (A36) |
ASTM(A123) |
| Αγγλία |
BS4592-1987 |
BS4360 ( 43A) |
BS729 |
| Αυστραλία |
AS1657-1992 |
AS3679 |
AS1650 |
Τύπος χαλύβδινης σχάρας
Σύγκριση χαρακτηριστικού:
|
Απλό:Μία από τις πιο ευρέως χρησιμοποιούμενες σχάρες, διαθέσιμη για δάπεδα, πεζοδρόμια, κάλυμμα φρεατίου αποστράγγισης, σκάλες κ.λπ.
|
Οδοντωτό:Καλύτερη αντιολισθητική ιδιότητα και ασφάλεια σε σύγκριση με την απλή σχάρα
|
Σχήμα Ι:Ελαφρύτερο, πιο οικονομικό και πρακτικό σε σύγκριση με την απλή σχάρα.
|
Διαδικασία χαλύβδινης σχάρας:
Ανοχή κατασκευής των σχαρών
Δεν υπάρχει μέγιστη επιτρεπόμενη ανοχή για κάθε διάσταση που δίνεται εδώ.
