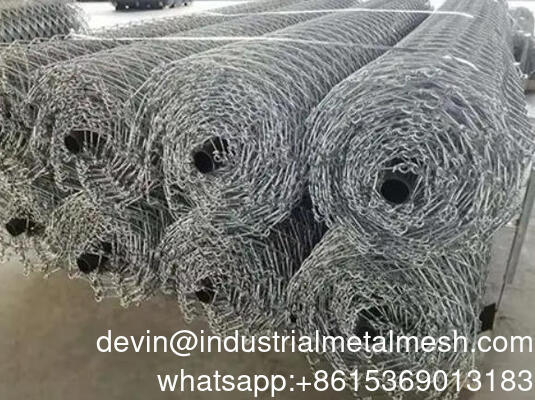

Συστατικά του συστήματος TECCO G65/4

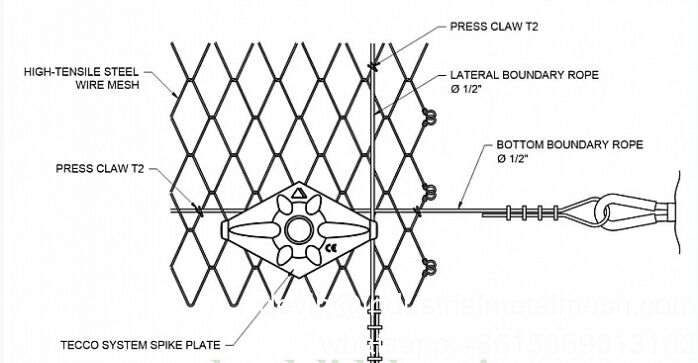

Συστατικό υψηλής αντοχής δικτύου tecco
• Δίκτυο τεκκό.Κύριο μέρος του δικτύου τεκκό υψηλής αντοχής χάλυβα υψηλής αντοχής για το σύστημα προστασίας από πτώση πετρώματος.Είναι κατασκευασμένο από ατσάλινο σύρμα υψηλής αντοχής στην έλξη και έχει εξαιρετική αντοχή στη διάβρωση.Η αντοχή σε έλξη 1770 N/m2 παρέχει μέγιστη προστασία για την πλαγιά και τους ανθρώπους.
• Ατσάλινη άγκυρα.Η ατσάλινη άγκυρα είναι κατασκευασμένη από παραμορφωμένη ράβδο χάλυβα διαμέτρου 25 mm, χρησιμοποιείται κυρίως για την στερέωση του υψηλής αντοχής δικτύου tecco στις πλαγιές των βράχων ή του εδάφους.Μπορεί να παρέχει όλη τη σταθερότητα στην κλίση και tecco δίχτυ.
• Πλάκα με αγκάθια.Η πλάκα με αγκάθια χρησιμοποιείται συνήθως με καρφιά για να στερεώσει σταθερά το υψηλής αντοχής δίχτυ tecco στην πλαγιά.Η σχεδίαση των νυχιών κάνουν την πλάκα αιχμής μια πιο σταθερή και σταθερή δομή.
• Γη ή πετρώματα καρφιά.Χρησιμοποιείται με πλάκα αράχνη τύπου νύμφης για να στερεώσει το υψηλής αντοχής πλέγμα tecco στο βουνό.Η υψηλή αντοχή στην έλξη και η σταθερή δομή το καθιστούν μακράς διάρκειας και σε καλή κατάσταση.
• Κλιπς.Οι κλιπς χρησιμοποιούνται για να συνδέσουν σταθερά το γειτονικό υψηλής αντοχής πλέγμα tecco.Είναι μια εναλλακτική λύση στο σκοινί ραπτικής και η σύνδεση είναι συνήθως χωρίς επικαλύψεις.
• Δαχτυλίδι ράψιμο.Χρησιμοποιείται για τη σύνδεση των γειτονικών πλέκων tecco.Και η σύνδεση είναι συνήθως έχουν επικαλύψεις.Μπορεί να χρησιμοποιηθεί για την αντικατάσταση των κλιπ.
• Σύνορο σχοινί.Πέρασε μέσα από το υψηλής αντοχής δίχτυ tecco και στη συνέχεια να στερεωθεί στην άγκυρα για υψηλής αντοχής δίχτυ tecco και σταθερότητα του συστήματος.


1. Τύπος ατμοσφαιρικού υλικού: Σύρμα χάλυβα υψηλής αντοχής

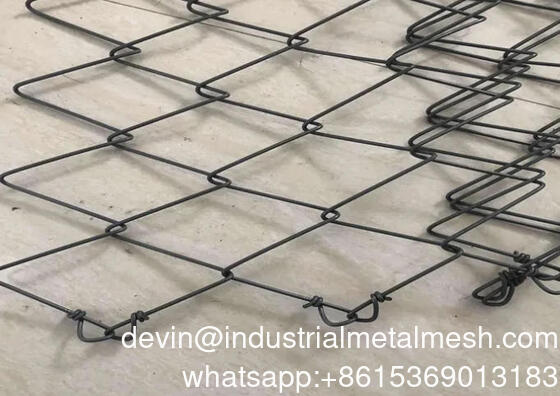

2. Σχήμα πλέγματος: Ρομβοειδής
3. Διάμετρος σύρματος: 4 mm

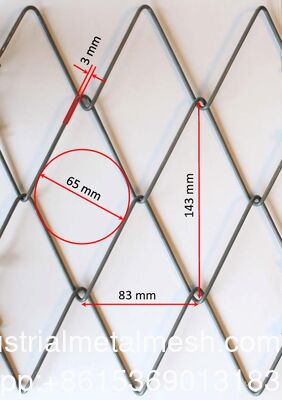

4. Διαγώνιες διαστάσεις πλέγματος: 3,27 x 5,43 ίντσες (83 x 138 mm) με μεταβλητότητα +/- 3%
5. Διάμετρος πλέγματος: 2,56 ίντσες (65 mm) με μεταβλητότητα +/- 3%
6. Συνολικό ύψος πλέγματος: 0,59 ίντσες (15 mm) με μεταβλητότητα +/- 10%
7. Διαχωρισμός ματιών: 0,28 ίντσες (7 mm) με μεταβλητότητα +/- 10%
8. Δυνατότητα τράβηξης: ≥ 256 ksi (≥ 1765 MPa)
9. Προστασία κατά της διάβρωσης: GEOBRUGG SUPERCOATING® (συντίθεται από 95% ψευδάργυρο και 5% αλουμίνιο)
10. Δυνατότητα φόρτωσης και μηχανικές ιδιότητες: 10. Δυνατότητα τράβηξης του πλέγματος: ≥ 17,1 kps/ft (≥ 250 kN/m)
11. Αντίσταση προς τρύπηση: 62,9 χείλη / 83,2 χτυπήματα (≥ 290 kN / ≥ 370 kN)
12. Αντίσταση των ρυμουλκούμενων κατά της αποκόλλησης: 31,5 / 41,6 (≥ 140 kN / ≥ 185 kN)
13. Αντίσταση κατά της παράλληλης τάσης τεντώσεως κλίσης: 11,2 / 16,9 (≥ 50 kN / ≥ 75 kN)
14. Επεκτάσεις κατά τη δοκιμή αντοχής στη διάταξη: λιγότερο από 6,0%
15. Μέγεθος κυλίνδρου: 15. πλάτος κυλίνδρου: 3,5 μέτρα
16. Διάστημα κυλίνδρου: 30 μέτρα
17. Συνολική επιφάνεια ανά ρολό: 105 m2
18. Βάρος ανά τετραγωνικό πόδι: 0,676 lbs/ft2 (3,3 kg/m2)
19. Συνολικό βάρος ανά κυλίνδρο: 377 kg

Ορισμένα από τα πλεονεκτήματα του υψηλής αντοχής πλέγματος tecco
Τα δίκτυα προστασίας από τις πέτρες προσφέρουν αρκετά πλεονεκτήματα σε σχέση με άλλους τύπους μέτρων προστασίας από τις πέτρες.Σε αντίθεση με άλλα μέτρα προστασίας από τις πέτρες, όπως φράχτες και φράχτεςΕπιπλέον, μπορούν να τοποθετηθούν γρήγορα, ελαχιστοποιώντας τις διαταραχές στην γύρω περιοχή.
Το υψηλής αντοχής υψηλής αντοχής πλέγμα tecco είναι επίσης υφασμένο σε διαμαντένια δομή και αρκετά βολικό για αποθήκευση.Είναι εύκολο και γρήγορο να ξετυλίξει και να εγκαταστήσει το υψηλής αντοχής tecco δίχτυ με τη βοήθεια της μηχανικής τεχνολογίας, που σε εξοικονομεί σε μεγάλο βαθμό χρόνο για το έργο.


Η σωστή διαδικασία εγκατάστασης του συστήματος με υψηλής αντοχής πλέγμα tecco
Στάδιο Ι: Καθαρισμός και εξισορρόπηση της πλαγιάς σύμφωνα με τις απαιτήσεις σχεδιασμού
Στάδιο II: Εξακρίβωση όλων των σημαντικών σημείων της πλαγιάς (απόσταση γάντζου σύμφωνα με την σχεδιαζόμενη τιμή, σημεία γεώτρησης κ.λπ.)
Στάδιο ΙΙΙ: Μελέτες γεωτρήσεων και εγκατάσταση καρφιών
Στάδιο IV: Επιλογή σημείων αγκυρώσεως σε κοιλότητες ή κόψιμο και προετοιμασία των γωνιών γύρω από τις κεφαλές των νυχιών
Στάδιο V: εγκατάσταση αποχέτευσης ή άλλων απαιτούμενων στοιχείων
Στάδιο VI: Εγκατάσταση TECMAT® διαβρωτικών στρώσεων για ενισχυμένη πρασίνωση, εάν μπορεί να απομακρυνθεί το υλικό του εδάφους
Στάδιο ΙVΙΙ: Αποσύνδεση και στερέωση των ματιών TECCO®
Στάδιο VIII:Συνδέση μεμονωμένων φύλλων ματιών με κομπίνες σύνδεσης
Στάδιο IX: Εγκατάσταση άγκυρων σχοινιών με ευέλικτη κεφαλή και οριακά σχοινιά
Στάδιο X: Προεπιτάχυνση του συστήματος σύμφωνα με την σχεδιαζόμενη τιμή με χρήση κλειδιού ροπής
Στάδιο ΙΙΙ: Επικίνδυνση των πλαγιών (σπορά, υδροσπορά κλπ.)
