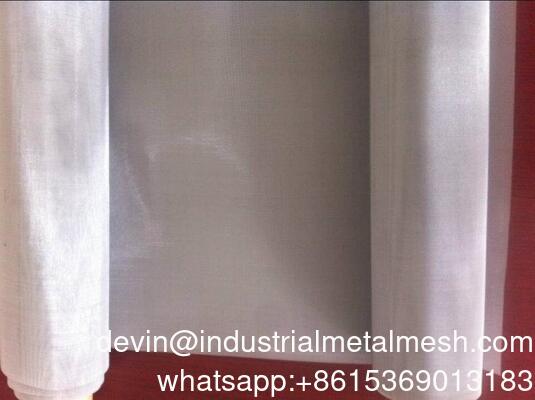

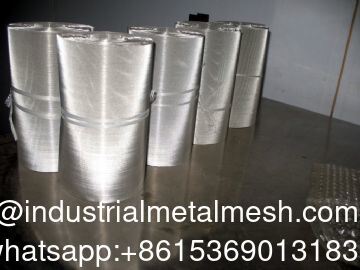

Μεταλλικό πλέγμα υψηλής αντοχής Φίλτρο από ανοξείδωτο χάλυβα

Μεταλλικό πλέγμα υψηλής αντοχής από ανοξείδωτο χάλυβα για φίλτρο νερού

•

  Απλό / Διαγώνιο Τετράγωνο Υφαντό Πλέγμα
  Αριθμός πλέγματος	Διάμετρος σύρματος		Πλάτος ανοίγματος		Ανοιχτή περιοχή
  	Ίντσες	mm	Ίντσες	mm	%
  1X1	0,157	4	0,84	21,4	71
  4X4	0,063	1,6	0,187	4,75	56
  8X8	0,043	1,1	0,08	2,08	42
  10X10	0,039	1	0,06	1,54	36
  12X12	0,023	0,584	0,06	1,52	51,8
  14X14	0,023	0,584	0,048	1,22	45,2
  16X16	0,018	0,457	0,0445	1,13	50,7
  18X18	0,017	0,432	0,0386	0,98	48,3
  20X20	0,016	0,406	0,034	0,86	46,2
  24X24	0,014	0,356	0,0277	0,7	44,2
  30X30	0,012	0,305	0,0213	0,54	40,8
  35X35	0,011	0,279	0,0176	0,45	37,9
  40X40	0,01	0,254	0,015	0,38	36
  50X50	0,008	0,203	0,012	0,31	36



  Ταξινόμηση χρωμάτων	Στυλ
  5 πλέγματα, άνοιγμα 4,7 mm, διάμετρος σύρματος 0,6 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  6 πλέγματα, άνοιγμα 3,6 mm, διάμετρος σύρματος 0,7 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  8 πλέγματα, άνοιγμα 2,9 mm, διάμετρος σύρματος 0,35 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  10 πλέγματα, Άνοιγμα 2,3 mm, Διάμετρος σύρματος 0,3 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  12 πλέγματα, Άνοιγμα 1,8 mm, Διάμετρος σύρματος 0,3 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  14 πλέγματα, Άνοιγμα 1,6 mm, Διάμετρος σύρματος 0,27 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  16 πλέγματα, Άνοιγμα 1,4 mm, Διάμετρος σύρματος 0,25 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  20 πλέγματα, Άνοιγμα 1,1 mm, Διάμετρος σύρματος 0,21 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  24 πλέγματα, Άνοιγμα 0,9 mm, Διάμετρος σύρματος 0,19 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  30 πλέγματα, Άνοιγμα 0,7 mm, Διάμετρος σύρματος 0,15 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  40 πλέγματα, Άνοιγμα 0,5 mm, Διάμετρος σύρματος 0,13 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  50 πλέγματα, Άνοιγμα 0,4 mm, Διάμετρος σύρματος 0,12 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  60 πλέγματα, Άνοιγμα 0,33 mm, Διάμετρος σύρματος 0,1 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  100 πλέγματα, Άνοιγμα 0,18 mm, Διάμετρος σύρματος 0,08 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  150 πλέγματα, Άνοιγμα 0,11 mm, Διάμετρος σύρματος 0,06 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  200 πλέγματα, Άνοιγμα 0,08 mm, Διάμετρος σύρματος 0,05 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  250 πλέγματα, Άνοιγμα 0,06 mm, Διάμετρος σύρματος 0,045 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  300 πλέγματα, Άνοιγμα 0,05 mm, Διάμετρος σύρματος 0,04 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  350 πλέγματα, Άνοιγμα 0,04 mm, Διάμετρος σύρματος 0,035 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο
  400 πλέγματα, Άνοιγμα 0,03 mm, Διάμετρος σύρματος 0,03 mm	Μοντέλο πλάτους 1 μέτρο, 1,2 μέτρο, 1,5 μέτρο



  Πλέγμα από ανοξείδωτο χάλυβα 304 / 316 / 316L

  Πλέγμα από διπλό ανοξείδωτο χάλυβα 2205 / 2507

  Οι 304, 316 και 316L είναι οι πιο συχνά χρησιμοποιούμενοι βαθμοί για υφαντό πλέγμα.
  Είναι κατάλληλοι για ένα ευρύ φάσμα αριθμών πλέγματος - από χοντρό πλέγμα #10–#80 που χρησιμοποιείται σε γενικό διαχωρισμό, έως μεσαίο-λεπτό πλέγμα #100–#300 που χρησιμοποιείται σε φιλτράρισμα υγρών και διαχωρισμό σωματιδίων.


  Οι 316 και 316L προσφέρουν βελτιωμένη αντοχή στη διάβρωση, καθιστώντας τους προτιμότερους για επεξεργασία τροφίμων, χημικά υγρά και εξωτερικά περιβάλλοντα.


  Ο 316L είναι ιδιαίτερα κατάλληλος για λεπτό πλέγμα που χρησιμοποιείται σε φίλτρα ακριβείας, χάρη στη χαμηλή περιεκτικότητα σε άνθρακα και την σταθερή απόδοση σχεδίασης σύρματος.

  Οι διπλοί ανοξείδωτοι χάλυβες συνδυάζουν υψηλή μηχανική αντοχή με εξαιρετική αντοχή στη διάβρωση από χλωρίδια.


  Αποδίδουν καλά σε μεσαίες έως λεπτές περιοχές πλέγματος (συνήθως #40–#200) όπου απαιτείται υψηλότερη αντοχή στην πίεση, όπως φιλτράρισμα πετροχημικών, συστήματα θαλασσινού νερού και εξοπλισμός αφαλάτωσης.


  Αυτοί οι βαθμοί διατηρούν δομική σταθερότητα ακόμη και όταν το πλέγμα βρίσκεται υπό συνεχή ροή ή δόνηση.

  Βαθμός	Cr (%)	Ni (%)	Mo (%)	C (%)	Mn (%)	Si (%)	N / Cu (%)
  304	18–20	8–10,5	—	≤0,07	≤2,0	≤1,0	—
  316	16–18	10–14	2–3	≤0,08	≤2,0	≤1,0	—
  316L	16–18	10–14	2–3	≤0,03	≤2,0	≤1,0	—
  2205	22–23	4,5–6,5	3–3,5	≤0,03	≤2,0	≤1,0	N 0,14–0,20
  2507	24–26	6–8	3–4	≤0,03	≤1,2	≤0,8	N 0,14–0,20
  430	16–18	≤0,5	—	≤0,12	≤1,0	≤1,0	—
  310S	24–26	19–22	—	≤0,08	≤2,0	≤1,5	—
  904L	19–23	23–28	4–5	≤0,02	≤2,0	≤1,0	Cu 1–2

  Πλέγμα από ανοξείδωτο χάλυβα 430

  Πλέγμα από ανοξείδωτο χάλυβα 310S

  Πλέγμα μικρομέτρου από ανοξείδωτο χάλυβα 904L

  Ο ανοξείδωτος χάλυβας 430 είναι ένας φερριτικός, μαγνητικός και οικονομικά αποδοτικός βαθμός.


  Χρησιμοποιείται συνήθως σε χοντρές προδιαγραφές πλέγματος (#10–#50) για διαχωρισμό σωματιδίων, γενικό διαχωρισμό, προστατευτικά καλύμματα και πάνελ εξαερισμού.


  Δεν συνιστάται για διαβρωτικά περιβάλλοντα, αλλά αποδίδει καλά σε ξηρές, εσωτερικές ή μηχανικά προστατευμένες εφαρμογές.

  Ο 310S επιλέγεται για περιβάλλοντα υψηλής θερμοκρασίας λόγω της εξαιρετικής αντοχής του στην οξείδωση.


  Συνήθως παρέχεται σε χοντρό έως μεσαίο πλέγμα (#10–#80) για δίσκους ξήρανσης, θαλάμους θέρμανσης, φούρνους και δομές θερμομόνωσης.


  Όταν απαιτείται υψηλότερη αντοχή σε θερμοκρασία, συνήθως καθορίζονται παχύτερες διάμετροι σύρματος και χαμηλότεροι αριθμοί πλέγματος.

  Ο 904L προσφέρει ανώτερη αντοχή σε ισχυρά οξέα και επιθετικά χημικά.


  Είναι κατάλληλος για λεπτά φίλτρα πλέγματος (#100–#250) που χρησιμοποιούνται στην χημική επεξεργασία, τον φαρμακευτικό εξοπλισμό και σε περιβάλλοντα όπου οι τυπικοί ανοξείδωτοι χάλυβες δεν μπορούν να διατηρήσουν μακροπρόθεσμη σταθερότητα στη διάβρωση.

  Υλικό: SUS302, 201, 304, 304L, 316, 316L, 310, 310S, κ.λπ.

  Χρήση:

  1. Χρησιμοποιείται για διαχωρισμό και φιλτράρισμα υπό συνθήκες όξινου και αλκαλικού περιβάλλοντος. Στη βιομηχανία πετρελαίου, χρησιμοποιείται ως δίχτυ λάσπης, στη βιομηχανία χημικών και χημικών ινών, ως φίλτρο οθόνης, και στην ηλεκτρολυτική επιμετάλλωση...
  2. Χρησιμοποιείται στην εξόρυξη, το πετρέλαιο, τη χημική βιομηχανία, τα τρόφιμα, την ιατρική, την κατασκευή μηχανημάτων και άλλες βιομηχανίες...

  Χαρακτηριστικά:
  1. Ομοιόμορφο πλέγμα, καλή αναπαραγωγιμότητα παραγωγής;
  2. Καλή αντοχή σε οξύ, αλκάλιο και διάβρωση;
  3. Υψηλή αντοχή, αντοχή σε εφελκυσμό, σκληρότητα και αντοχή στη φθορά, μεγάλη διάρκεια ζωής;
  4. Ομοιόμορφη δομή, μη-κυματοειδής, εύκολη στη χρήση, ομοιόμορφη πάχος, αντιστατική;
  5. Αντοχή στην οξείδωση σε υψηλή θερμοκρασία, ονομαστική θερμοκρασία αντοχής οθόνης από ανοξείδωτο χάλυβα 304 είναι 800 βαθμοί Κελσίου, η οθόνη από ανοξείδωτο χάλυβα 310S μπορεί να αντέξει θερμοκρασίες έως 1150 βαθμούς Κελσίου
