Δομικό Υλικό Βαρέως τύπου γαλβανισμένο εν θερμώ από ανοξείδωτο χάλυβα σχάρα για τάφρο αποστράγγισης/κάλυμμα αποστράγγισης

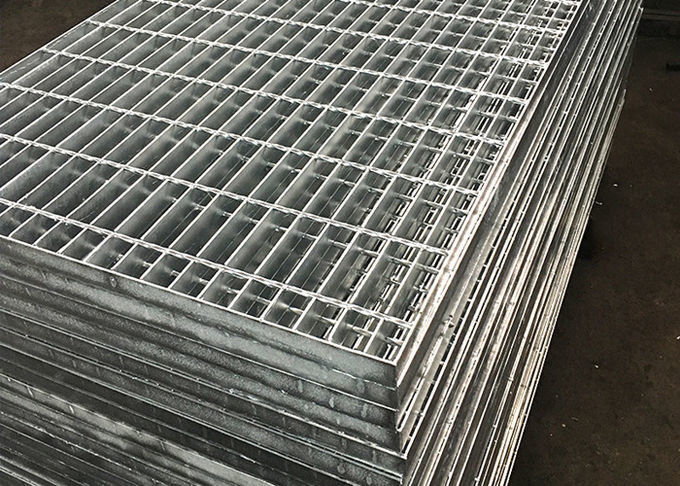

Το πλέγμα χαλύβδινων ράβδων είναι επίσης γνωστό ως πλέγμα χάλυβα.Το χαλύβδινο πλέγμα αποτελείται από παράλληλες ράβδους που συνδέονται μεταξύ τους με κάθετες ράβδους.Οι ράβδοι συνδέονται συνήθως μέσω συγκόλλησης με πίεση μηχανής ή χειροκίνητης συγκόλλησης, ανάλογα με την περίπτωση.Ωστόσο, υπάρχουν και άλλοι τρόποι σύνδεσης των ράβδων μεταξύ τους.Οι εναλλακτικές λύσεις περιλαμβάνουν το πριτσίνωμα, το στενό πλέγμα (swaging) και το κλείδωμα με πίεση.Η πιο οικονομική μέθοδος σύνδεσης καθορίζεται από τα υλικά που χρησιμοποιούνται και το πάχος των ράβδων.Το πλέγμα ράβδων χάλυβα είναι συνήθως κατασκευασμένο από ανοξείδωτο χάλυβα άνθρακα.Έχει πολύ υψηλή αναλογία αντοχής προς βάρος και πολύ ανοιχτό χώρο, καθιστώντας το μια ευρέως χρησιμοποιούμενη επιλογή για βιομηχανικά δάπεδα.Ωστόσο, χρησιμοποιείται επίσης για πράγματα όπως διαφυγές πυρκαγιάς, αποχετεύσεις δρόμων και γέφυρες.
Στην Tec-Sieve, κατασκευάζονται και πάνελ πλέγματος χαλύβδινων ράβδων με συγκολλημένη πίεση και πάνελ τριψίματος χαλύβδινων ράβδων με κλειδαριά με πίεση.Τα πάνελ πλέγματος χαλύβδινων ράβδων με συγκολλημένη πίεση είναι ιδανικά για τις περισσότερες βιομηχανικές εφαρμογές, συμπεριλαμβανομένης χωρίς περιορισμό της βιομηχανίας πετρελαίου και φυσικού αερίου, της πετροχημικής βιομηχανίας, της εξορυκτικής βιομηχανίας και στους σταθμούς παραγωγής ηλεκτρικής ενέργειας, επομένως τώρα εστιάζουμε στα συγκολλημένα πάνελ πλέγματος χαλύβδινων ράβδων σε το ακόλουθο.

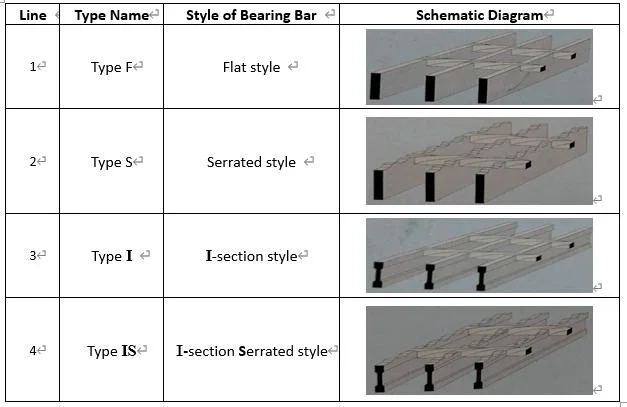

1. Τύποι πλαισίων σχάρας από συγκολλημένο χάλυβα με πίεση σύμφωνα με το στυλ των ράβδων ρουλεμάν
Σημείωση: Στο Tec-Sieve, εκτός από τις ψυχρές στριφτές τετράγωνες εγκάρσιες ράβδους, διατίθενται επίσης στρογγυλές εγκάρσιες ράβδοι ή ραβδώσεις, κατόπιν αιτήματος.
2. Διαστάσεις ράβδων ρουλεμάν και εγκάρσιων ράβδων
| Ονομαστικό μέγεθος και επιτρεπόμενη ανοχή ράβδων ρουλεμάν |
Μέγεθος Cross Rods |
| Ονομαστικό μέγεθος (mm) |
Επιτρεπόμενη ανοχή (mm)
(Ανατρέξτε στο YB/T4001.1-2007) |
Εμβαδόν τομής (mm2) |
| Πάχος |
3-10 |
+0,2/-0,4 |
20 |
| Βάθος |
10-50 |
+0,3/-0,9 |
32 |
| >50-75 |
+0,4/-1,2 |
40 |
| >75-100 |
+0,7/-1,7 |
3. Πίνακας προδιαγραφών Τύπου F Πάνελ σχάρας με συγκολλημένη ράβδο από χάλυβα
Κωδικός προδιαγραφών
(Απλοποιημένη έκδοση) |
Μέγεθος ράβδων ρουλεμάν |
Μπάρα ρουλεμάν
Διάστημα
(mm) |
Cross Bar
Διάστημα
(mm) |
Ονομαστικό Βάρος
(kg/m2) |
| Βάθος (mm) |
Πάχος (mm) |
| G655/15/100 |
65 |
5 |
15 |
100 |
195,90 |
| G655/15/50 |
65 |
5 |
15 |
50 |
199.00 |
| G605/15/100 |
60 |
5 |
15 |
100 |
181.10 |
| G605/15/50 |
60 |
5 |
15 |
50 |
184,20 |
| G555/15/100 |
55 |
5 |
15 |
100 |
166,30 |
| G555/15/50 |
55 |
5 |
15 |
50 |
169,30 |
| G505/15/100 |
50 |
5 |
15 |
100 |
151,40 |
| G505/15/50 |
50 |
5 |
15 |
50 |
154,50 |
| G455/15/100 |
45 |
5 |
15 |
100 |
136,60 |
| G455/15/50 |
45 |
5 |
15 |
50 |
139,60 |
| G405/15/100 |
40 |
5 |
15 |
100 |
121,70 |
| G405/15/50 |
40 |
5 |
15 |
50 |
124,80 |
| G403/15/100 |
40 |
3 |
15 |
100 |
75,60 |
| G403/15/50 |
40 |
3 |
15 |
50 |
78,70 |
| G355/15/100 |
35 |
5 |
15 |
100 |
106,90 |
| G355/15/50 |
35 |
5 |
15 |
50 |
110.00 |
| G35315/100 |
35 |
3 |
15 |
100 |
66,60 |
| G353/15/50 |
35 |
3 |
15 |
50 |
69,60 |
| G325/15/100 |
32 |
5 |
15 |
100 |
98.00 |
| G325/15/50 |
32 |
5 |
15 |
50 |
101.00 |
| G323/15/100 |
32 |
3 |
15 |
100 |
61.10 |
| G323/15/50 |
32 |
3 |
15 |
50 |
64,20 |
| G255/15/100 |
25 |
5 |
15 |
100 |
77,20 |
| G255/15/50 |
25 |
5 |
15 |
50 |
80.30 |
| G253/15/100 |
25 |
3 |
15 |
100 |
48,40 |
| G253/15/50 |
25 |
3 |
15 |
50 |
51,50 |
| G205/15/100 |
20 |
5 |
15 |
100 |
62,40 |
| G205/15/50 |
20 |
5 |
15 |
50 |
65,50 |
| G203/15/100 |
20 |
3 |
15 |
100 |
39.30 |
| G203/15/50 |
20 |
3 |
15 |
50 |
42,40 |
| G605/20/100 |
60 |
5 |
20 |
100 |
135.30 |
| G605/20/50 |
60 |
5 |
20 |
50 |
138.30 |
| G555/20/100 |
55 |
5 |
20 |
100 |
124.30 |
| G555/20/50 |
55 |
5 |
20 |
50 |
127.30 |
| G505/20/100 |
50 |
5 |
20 |
100 |
113.30 |
| G505/20/50 |
50 |
5 |
20 |
50 |
116.30 |
| G503/20/100 |
50 |
3 |
20 |
100 |
70,80 |
| G503/20/50 |
50 |
3 |
20 |
50 |
73,80 |
| G455/20/100 |
45 |
5 |
20 |
100 |
102,20 |
| G455/20/50 |
45 |
5 |
20 |
50 |
105,20 |
| G405/20/100 |
40 |
5 |
20 |
100 |
91,20 |
| G405/20/50 |
40 |
5 |
20 |
50 |
94,20 |
| G403/20/100 |
40 |
3 |
20 |
100 |
57.30 |
| G403/20/50 |
40 |
3 |
20 |
50 |
60.30 |
| G355/20/100 |
35 |
5 |
20 |
100 |
80,20 |
| G355/20/50 |
35 |
5 |
20 |
50 |
83,20 |
| G353/20/100 |
35 |
3 |
20 |
100 |
50,50 |
| G353/20/50 |
35 |
3 |
20 |
50 |
53,50 |
| G325/20/100 |
32 |
5 |
20 |
100 |
73,60 |
| G325/20/50 |
32 |
5 |
20 |
50 |
76,60 |
| G323/20/100 |
32 |
3 |
20 |
100 |
46,40 |
| G323/20/50 |
32 |
3 |
20 |
50 |
49,40 |
| G255/20/100 |
25 |
5 |
20 |
100 |
58.10 |
| G255/20/50 |
25 |
5 |
20 |
50 |
61.10 |
| G253/20/100 |
25 |
3 |
20 |
100 |
36,90 |
| G253/20/50 |
25 |
3 |
20 |
50 |
39,90 |
| G205/20/100 |
20 |
5 |
20 |
100 |
47.10 |
| G205/20/50 |
20 |
5 |
20 |
50 |
50.10 |
| G203/20/100 |
25 |
3 |
20 |
100 |
30.10 |
| G203/20/50 |
25 |
3 |
20 |
50 |
33.10 |
| G655/30/100 |
65 |
5 |
30 |
100 |
100,40 |
| G655/30/50 |
65 |
5 |
30 |
50 |
103,40 |
| G605/30/100 |
60 |
5 |
30 |
100 |
92,90 |
| G605/30/50 |
60 |
5 |
30 |
50 |
95,90 |
| G555/30/100 |
55 |
5 |
30 |
100 |
85,40 |
| G555/30/50 |
55 |
5 |
30 |
50 |
88,40 |
| G505/30/100 |
50 |
5 |
30 |
100 |
77,90 |
| G505/30/50 |
50 |
5 |
30 |
50 |
80,90 |
| G503/30/100 |
50 |
3 |
30 |
100 |
49,60 |
| G503/30/50 |
50 |
3 |
30 |
50 |
52,60 |
| G455/30/100 |
45 |
5 |
30 |
100 |
70,40 |
| G455/30/50 |
45 |
5 |
30 |
50 |
73,40 |
| G405/30/100 |
40 |
5 |
30 |
100 |
62,90 |
| G405/30/50 |
40 |
5 |
30 |
50 |
65,60 |
| G403/30/100 |
40 |
3 |
30 |
100 |
40.30 |
| G403/30/50 |
40 |
3 |
30 |
50 |
43.30 |
| G355/30/100 |
35 |
5 |
30 |
100 |
55,40 |
| G355/30/50 |
35 |
5 |
30 |
50 |
58,40 |
| G353/30/100 |
35 |
3 |
30 |
100 |
35,60 |
| G353/30/50 |
35 |
3 |
30 |
50 |
38,60 |
| G325/30/100 |
32 |
5 |
30 |
100 |
50,90 |
| G325/30/50 |
32 |
5 |
30 |
50 |
53,90 |
| G323/30/100 |
32 |
3 |
30 |
100 |
32,80 |
| G323/30/50 |
32 |
3 |
30 |
50 |
35,80 |
| G255/30/100 |
25 |
5 |
30 |
100 |
40,40 |
| G255/30/50 |
25 |
5 |
30 |
50 |
43,40 |
| G253/30/100 |
25 |
3 |
30 |
100 |
26.30 |
| G253/30/50 |
25 |
3 |
30 |
50 |
29.30 |
| G205/30/100 |
20 |
5 |
30 |
100 |
33.00 |
| G205/30/50 |
20 |
5 |
30 |
50 |
36.00 |
| G203/30/100 |
20 |
3 |
30 |
100 |
21.60 |
| G203/30/50 |
20 |
3 |
30 |
50 |
24.60 |
| G655/40/100 |
65 |
5 |
40 |
100 |
78,70 |
| G655/40/50 |
65 |
5 |
40 |
50 |
81,70 |
| G605/40/100 |
60 |
5 |
40 |
100 |
72,90 |
| G605/40/50 |
60 |
5 |
40 |
50 |
75,90 |
| G555/40/100 |
55 |
5 |
40 |
100 |
67.10 |
| G555/40/50 |
55 |
5 |
40 |
50 |
70.10 |
| G505/40/100 |
50 |
5 |
40 |
100 |
61,20 |
| G505/40/50 |
50 |
5 |
40 |
50 |
64,20 |
| G503/40/100 |
50 |
3 |
40 |
100 |
39,60 |
| G503/40/50 |
50 |
3 |
40 |
50 |
42,60 |
| G455/40/100 |
45 |
5 |
40 |
100 |
55,40 |
| G455/40/50 |
45 |
5 |
40 |
50 |
58,40 |
| G405/40/100 |
40 |
5 |
40 |
100 |
49,60 |
| G405/40/50 |
40 |
5 |
40 |
50 |
52,60 |
| G403/40/100 |
40 |
3 |
40 |
100 |
32.30 |
| G403/40/50 |
40 |
3 |
40 |
50 |
35.30 |
| G355/40/100 |
35 |
5 |
40 |
100 |
43,80 |
| G355/40/50 |
35 |
5 |
40 |
50 |
46,80 |
| G353/40/100 |
35 |
3 |
40 |
100 |
28.60 |
| G353/40/50 |
35 |
3 |
40 |
50 |
31,60 |
| G325/40/100 |
32 |
5 |
40 |
100 |
40.30 |
| G325/40/50 |
32 |
5 |
40 |
50 |
43.30 |
| G323/40/100 |
32 |
3 |
40 |
100 |
26.40 |
| G323/40/50 |
32 |
3 |
40 |
50 |
29.40 |
| G255/40/100 |
25 |
5 |
40 |
100 |
32.10 |
| G255/40/50 |
25 |
5 |
40 |
50 |
35.10 |
| G253/40/100 |
25 |
3 |
40 |
100 |
21.30 |
| G253/40/50 |
25 |
3 |
40 |
50 |
24.30 |
| G205/40/100 |
20 |
5 |
40 |
100 |
26.30 |
| G205/40/50 |
20 |
5 |
40 |
50 |
29.30 |
| G203/40/100 |
20 |
3 |
40 |
100 |
17.60 |
| G203/40/50 |
20 |
3 |
40 |
50 |
20.60 |
| G655/60/50 |
65 |
5 |
60 |
50 |
49.00 |
| G555/60/50 |
55 |
5 |
60 |
50 |
42,40 |
| G505/60/50 |
50 |
5 |
60 |
50 |
39.00 |
| G455/60/50 |
45 |
5 |
60 |
50 |
35,70 |
| G405/60/50 |
40 |
5 |
60 |
50 |
32.30 |
| G403/60/50 |
40 |
3 |
60 |
50 |
21.70 |
| G325/60/50 |
32 |
5 |
60 |
50 |
27.00 |
| G323/60/50 |
32 |
3 |
60 |
50 |
18.50 |
| G255/60/50 |
25 |
5 |
60 |
50 |
22.30 |
| G253/60/50 |
25 |
3 |
60 |
50 |
15.70 |
| G205/60/50 |
20 |
5 |
60 |
50 |
19.00 |
Σημείωση: Η απόσταση ράβδων ρουλεμάν σημαίνει ότι φέρει κέντρα ράβδων ή βήμα.Η απόσταση μεταξύ των ράβδων σημαίνει εγκάρσια κέντρα ή βήμα.
4. Πίνακας προδιαγραφών βαρέως τύπου F συγκολλημένων πλαισίων τριβών από χάλυβα
Κωδικός προδιαγραφών
(Απλοποιημένη έκδοση) |
Μέγεθος ράβδων ρουλεμάν |
Μπάρα ρουλεμάν
Διάστημα
(mm) |
Cross Bar
Διάστημα
(mm) |
Ονομαστικό Βάρος
(kg/m2) |
| Βάθος (mm) |
Πάχος (mm) |
| G10010/40/100 |
100 |
10 |
40 |
100 |
234,90 |
| G1008/40/100 |
100 |
8 |
40 |
100 |
191,70 |
| G908/40/100 |
90 |
8 |
40 |
100 |
173.10 |
| G808/40/100 |
80 |
8 |
40 |
100 |
154,40 |
| G758/40/100 |
75 |
8 |
40 |
100 |
145.10 |
| G756/30/100 |
75 |
6 |
30 |
100 |
140.10 |
| G756/40/100 |
75 |
6 |
40 |
100 |
110.10 |
| G706/30/100 |
70 |
6 |
30 |
100 |
131.10 |
| G706/40/100 |
70 |
6 |
40 |
100 |
103,20 |
Σημείωση: Η απόσταση ράβδων ρουλεμάν σημαίνει ότι φέρει κέντρα ράβδων ή βήμα.Η απόσταση μεταξύ των ράβδων σημαίνει εγκάρσια κέντρα ή βήμα.
5 Πίνακας προδιαγραφών Τύπου Ι Πάνελ σχάρας συγκολλημένης ράβδου από χάλυβα
Κωδικός προδιαγραφών
(Απλοποιημένη έκδοση) |
Μέγεθος ράβδων ρουλεμάν I (mm) |
I Bar
Διάστημα
(mm) |
Cross Bar
Διάστημα
(mm) |
Ονομαστικό Βάρος
(kg/m2) |
I Bar
Υψος
(Πλάτος) |
Πάχος φλάντζας |
Πάχος πλευράς |
Πλάτος φλάντζας |
| G757/30/50PWI |
75 |
7 |
4 |
12 |
30 |
50 |
126.10 |
| G757/30/100PWI |
75 |
7 |
4 |
12 |
30 |
100 |
120,70 |
| G657/30/50PWI |
65 |
7 |
4 |
10 |
30 |
50 |
110.10 |
| G657/30/100PWI |
65 |
7 |
4 |
10 |
30 |
100 |
104,80 |
| G607/30/50PWI |
60 |
7 |
4 |
10 |
30 |
50 |
99.10 |
| G607/30/100PWI |
60 |
7 |
4 |
10 |
30 |
100 |
96.10 |
| G557/30/50PWI |
55 |
7 |
4 |
8.5 |
30 |
50 |
90.30 |
| G557/30/100PWI |
55 |
7 |
4 |
8.5 |
30 |
100 |
87.30 |
| G507/30/50PWI |
50 |
7 |
4 |
8 |
30 |
50 |
83,20 |
| G507/30/100PWI |
50 |
7 |
4 |
8 |
30 |
100 |
80,20 |
| G505/30/50PWI |
50 |
5 |
3 |
8.5 |
30 |
50 |
62,80 |
| G505/30/100PWI |
50 |
5 |
3 |
8.5 |
30 |
100 |
59,80 |
| G445/30/50PWI |
44 |
5 |
3 |
8 |
30 |
50 |
56,50 |
| G445/30/100PWI |
44 |
5 |
3 |
8 |
30 |
100 |
53,50 |
| G385/30/50PWI |
38 |
5 |
3 |
7 |
30 |
50 |
49,90 |
| G385/30/100PWI |
38 |
5 |
3 |
7 |
30 |
100 |
46,90 |
| G325/30/50PWI |
32 |
5 |
3 |
6 |
30 |
50 |
43.30 |
| G325/30/100PWI |
32 |
5 |
3 |
6 |
30 |
100 |
40.30 |
| G255/30/50PWI |
25 |
5 |
3 |
4.5 |
30 |
50 |
35.10 |
| G255/30/100PWI |
25 |
5 |
3 |
4.5 |
30 |
100 |
32.10 |
| G757/40/50PWI |
75 |
7 |
4 |
12 |
40 |
50 |
101.00 |
| G757/40/100PWI |
75 |
7 |
4 |
12 |
40 |
100 |
95,60 |
| G657/40/50PWI |
65 |
7 |
4 |
10 |
40 |
50 |
88,50 |
| G657/40/100PWI |
65 |
7 |
4 |
10 |
40 |
100 |
83,20 |
| G607/40/50PWI |
60 |
7 |
4 |
10 |
40 |
50 |
78,90 |
| G607/40/100PWI |
60 |
7 |
4 |
10 |
40 |
100 |
75,90 |
| G557/40/50PWI |
55 |
7 |
4 |
8.5 |
40 |
50 |
71,90 |
| G557/40/100PWI |
55 |
7 |
4 |
8.5 |
40 |
100 |
68,90 |
| G507/40/50PWI |
50 |
7 |
4 |
8 |
40 |
50 |
66,40 |
| G507/40/100PWI |
50 |
7 |
4 |
8 |
40 |
100 |
63,40 |
| G505/40/50PWI |
50 |
5 |
3 |
8.5 |
40 |
50 |
50,40 |
| G505/40/100PWI |
50 |
5 |
3 |
8.5 |
40 |
100 |
47,40 |
| G445/40/50PWI |
44 |
5 |
3 |
8 |
40 |
50 |
45,50 |
| G445/40/100PWI |
44 |
5 |
3 |
8 |
40 |
100 |
42,50 |
| G385/40/50PWI |
38 |
5 |
3 |
7 |
40 |
50 |
40.30 |
| G385/40/100PWI |
38 |
5 |
3 |
7 |
40 |
100 |
37.30 |
| G325/40/50PWI |
32 |
5 |
3 |
6 |
40 |
50 |
35.10 |
| G325/40/100PWI |
32 |
5 |
3 |
6 |
40 |
100 |
32.10 |
| G255/40/50PWI |
25 |
5 |
3 |
4.5 |
40 |
50 |
28,70 |
| G255/40/100PWI |
25 |
5 |
3 |
4.5 |
40 |
100 |
25,80 |
Σημείωση: Η απόσταση ράβδων I σημαίνει ότι φέρει κέντρα ράβδων ή βήμα.Η απόσταση μεταξύ των ράβδων σημαίνει εγκάρσια κέντρα ή βήμα.
Εφαρμογή Σχάρας δαπέδου από χάλυβα

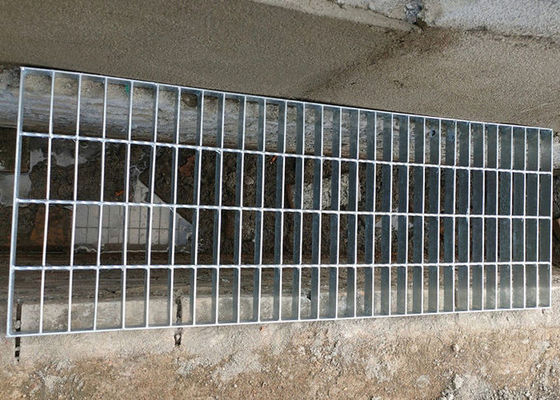

1) Μπορεί να χρησιμοποιηθεί σε αστική κατασκευή ως κάλυμμα τάφρου αποστράγγισης για την αποστράγγιση του νερού και τη διατήρηση του εδάφους στεγνό.
2) Οι οδοντωτές σχάρες χάλυβα θα χρησιμοποιηθούν στο λιμάνι, το πάρκινγκ, τη χωράφια και άλλους χώρους για να είναι πλατφόρμα πεζών για πρόσβαση και διέλευση πεζών και οχημάτων.
3) Οι σχάρες σφυρηλάτησης συγκόλλησης θα χρησιμοποιηθούν επίσης για βιομηχανική πλατφόρμα, εργοστάσιο παραγωγής ενέργειας, βιομηχανία επεξεργασίας νερού, πλατφόρμα πύργων κ.λπ.
4) Οι οδοντωτές σχάρες από χάλυβα είναι επίσης προστατευτικά κιγκλιδώματα για κήπο, βίλα, μπαλκόνι, αυτοκινητόδρομο κ.λπ.
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
