Πίνακας σχάρας από τυποποιημένο χάλυβα ASTM A36 WB325/2

ASTM A36 Standard Steel Grating Panel WB325/2 Galvanized ​

Το χαλύβδινο πλέγμα είναι ένα απαραίτητο δομικό στοιχείο πολλών κατασκευών, ιδιαίτερα σε εμπορικούς και βιομηχανικούς χώρους.Το Steel Grating έχει σχεδιαστεί ειδικά για εφαρμογές υψηλών επιπτώσεων, υψηλού φορτίου, όπως σε διαδρόμους, σκάλες, πλατφόρμες και ημιώροφους.Η χαλύβδινη σχάρα είναι ασφαλέστερη, θα διαρκέσει περισσότερο και θα φαίνεται καλύτερη από οποιαδήποτε άλλη επιλογή κάτω από τα πόδια για βιομηχανικούς και εμπορικούς χώρους.
Επικοινωνήστε εάν χρειάζεστε χαλύβδινο πλέγμα.

Το πλέγμα από γαλβανισμένο χάλυβα εν θερμώ έχει τρία είδη σχαρών χάλυβα, είναι το απλό πλέγμα χάλυβα, το οδοντωτό πλέγμα από χάλυβα και το πλέγμα από χάλυβα τύπου I Bar.

Χρησιμοποιούνται ευρέως σε πλατφόρμες χαλύβδινων κατασκευών, πατώματα σκαλοπατιών, πεζοδρόμια, αποχετεύσεις και καλύμματα φρεατίων κ.λπ. Μπορούμε να σχεδιάσουμε και να κατασκευάσουμε τυπικό χαλύβδινο πλέγμα και σε προσαρμοσμένα σχήματα ανάλογα με τις απαιτήσεις του πελάτη.

.Πάνελ πλέγματος χάλυβα WB325/2, γαλβανισμένο, κατασκευασμένο σύμφωνα με το πρότυπο ASTM A36

Διαστάσεις: πλάτος 1500mm, μήκος 6000mm

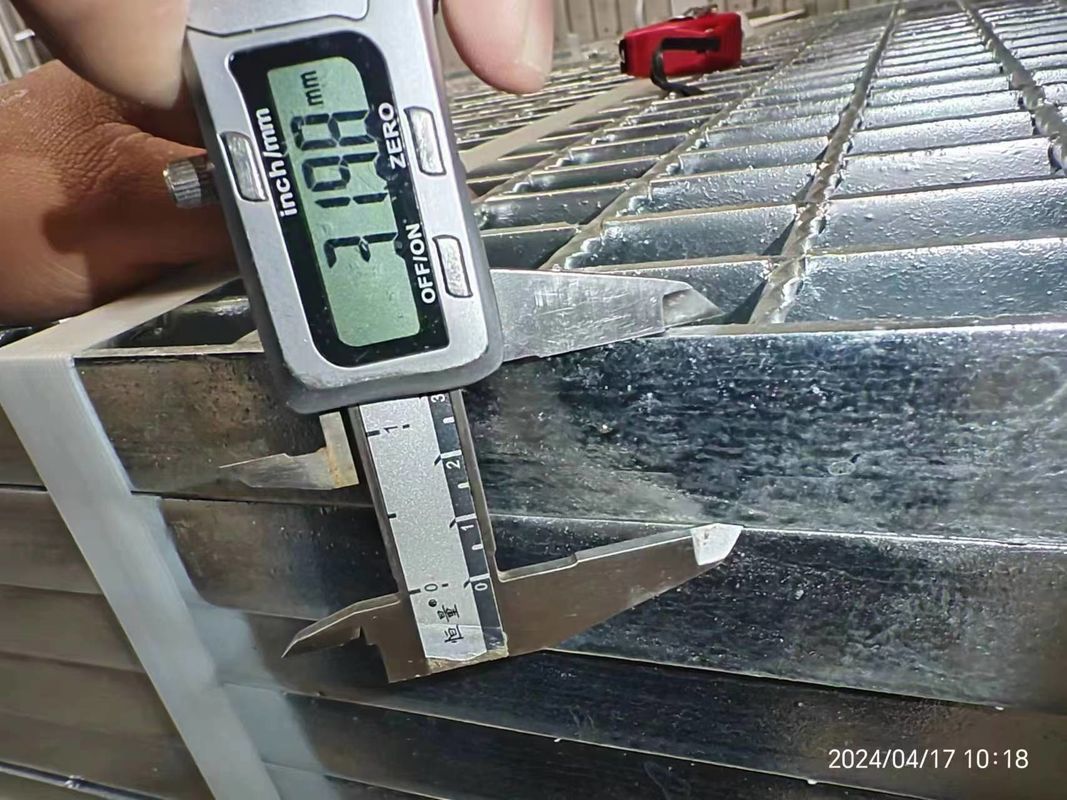

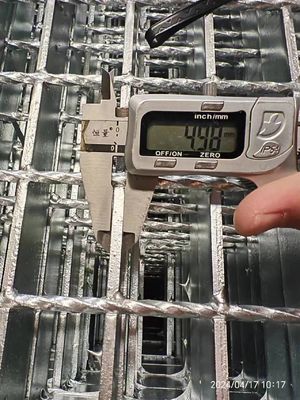

Μέγεθος ράβδου ρουλεμάν (ύψος x πάχος): 32x5mm
Απόσταση ράβδων ρουλεμάν: 40 mm
Διάσταση σταυρού: 50 mm

Τυπικά πάνελ τριψίματος από μαλακό χάλυβα 6 m × 1 m

• Διαστάσεις:Πάνελ 6 m × 1 m.
• Μέγεθος βήμα:30 mm × 50 mm.
• Ράβδοι που φέρουν φορτίο:30 mm × 3 mm.
• Διαγώνιες ράβδοι:15 mm × 3 mm.
• Επένδυση:85 micron γαλβανισμένο εν θερμώ σε βάθος.
• Με σφιγκτήρες στερέωσης όλων των τύπων.

Γαλβανιζέ σχάρα 6m × 1m τμήμα 25 × 5 mm

• Ηλεκτρο σφυρήλατο – συστροφή σύρματος.
• Galva.πλέγμα 30 × 94 εγκοπή 70 μικρά.

Σχάρες από γαλβανισμένο εν θερμώ χάλυβα - B404/41/50SG

• B404/41/50SG ανοιχτό τέλος.
• BB: 40 × 4 mm, CB: 6 mm στριφτό, πλέγμα: 41.275 × 50 mm.
• Πίνακας:5850 × 913 χλστ.
• οδοντωτός.

Σχάρες από γαλβανισμένο εν θερμώ χάλυβα - B355/41/50SG

• B355/41/50SG ανοιχτό άκρο.
• ΒΒ:35 × 5 mm, CB: 6 mm στριφτό, πλέγμα: 41.275 × 50 mm.
• Πίνακας:5850 × 913 χλστ.
• οδοντωτός.

Σχάρες από γαλβανισμένο εν θερμώ χάλυβα - B354/41/50SG

• B354/41/50SG ανοιχτό τέλος.
• ΒΒ:35 × 4 mm, CB: 6 mm στριφτό, πλέγμα: 41.275 × 50 mm.
• Πίνακας:5850 × 913 χλστ.
• οδοντωτός.

Σχάρες από γαλβανισμένο εν θερμώ χάλυβα - B254/41/50SG

• B254/41/50SG ανοιχτό τέλος.
• ΒΒ:25 × 4 mm, CB: 6 mm στριφτό, πλέγμα: 41.275 × 50 mm.
• Πίνακας:5850 × 913 χλστ.
• οδοντωτός.

Τρίφωμα αντιολισθητικό CS 50 mm × 5 mm 8 mm
Σχάρα, επιφάνεια αντιολισθητική (αντιολισθητική), υλικό ανθρακούχο χάλυβα, υλικό πρότυπο ASTM A 1011 CS TYPE B, TYPE G2, πρότυπο κατασκευής ANSI/NAA MM 531, διάσταση πλάκας (υψηλό × πάχος) 50 mm × 5 mm, σχάρα διάσταση (πλάτος × μήκος) 910 mm × 3050 mm, διαχωρισμός μεταξύ πλάκας 30 mm, διαχωρισμός μεταξύ ράβδων 50 mm, διάμετρος ράβδου 8 mm, γαλβία επικάλυψης 600 gzn/m², ASTM 123.

Σχάρα GI ASTM A36 600 mm πλάτος × 6 mtr.Μακρύς

• Μέγεθος:Επίπεδη ράβδος πάχους 40 × 5 mm (μη οδοντωτός τύπος) με τυπική εγκάρσια ράβδο.
• Πίσσα:30 × 100 mm.
• Βαθμός:ASTM A36.
• Φινίρισμα:γαλβανισμένο εν θερμώ στα 80 μικρά.

Σχάρα GI οπή 110 mm × 45 mm

• Μέγεθος:25 mm × 2,50 mm - πάχος επίπεδης ράβδου.
• Μέγεθος τρύπας:110 mm × 45 mm.
• Τυπικό πλάτος:900 χλστ.
• Μήκος:5950 χλστ.
• Βάρος:68 κιλά/Μτρ.

Σχάρα από γαλβανισμένο εν θερμώ χάλυβα Q235 I-bar

• Προδιαγραφές:Σχάρα I-bar, μέγεθος: 508 mm(W) × 995 mm(L), υλικά Q235.
• Ύψος ράβδου ρουλεμάν:Μήκος 55 mm × 494 mm.
• Βήμα ράβδου ρουλεμάν:35,3 χλστ.
• Μπάρα ρουλεμάν:7 mm (πάνω & τέλος) / 4 mm (κοιλιά).
• Εγκάρσια μπάρα 8 mm × 8 mm × 995 mm μήκος, βήμα 100 mm στο κέντρο, 5 τμχ/σχάρα.
• Τελική πλάκα, επίπεδη ράβδος, 7 mm × 55 mm (Ύψος) × 995 mm Μήκος.
• Γαλβανισμός εν θερμώ.
• Συσκευασία:δέσμη/ξύλινη παλέτα.

Σχάρα από γαλβανισμένο εν θερμώ χάλυβα οδοντωτή σε BS 4592

• STM-GSGR-001.
• Γαλβανισμένο εν θερμώ οδοντωτό σε BS 4592.
• Μέγεθος 19 πόδια × 3 πόδια, ορθογώνιο σχέδιο με εξαγωνικές ή τετράγωνες στριφτές εγκάρσιες ράβδους.
• Μέγεθος ράβδων ρουλεμάν:40 mm × 5 mm οδοντωτή.
• Διάστημα μεταξύ των ράβδων ρουλεμάν:30 mm, συνδεδεμένο μαζί με εξαγωνική στριμμένη ράβδο 8 mm κάθε 100 mm.
• Η επάνω επιφάνεια των ράβδων έδρασης πρέπει να είναι οδοντωτή.
• Τα φύλλα σχάρας πρέπει να είναι γαλβανισμένα εν θερμώ τουλάχιστον 460 gm/m².
• Τρίφωμα κατάλληλο για μέγ.άνοιγμα 67" για εκτροπή 1/4" υπό ομοιόμορφη εργασία σε φορτίο 6,6 kn/m².
• Η ράβδος σχάρας θα είναι κλειστή.

Μπάρα τριψίματος γαλβανισμένη εν θερμώ απλή επιφάνεια

• Μέγεθος:100 εκ. Π × 160 εκ. Μ.
• Σχάρες ράβδων.
• Απαλή επιφάνεια, με ταινίες και στα δύο άκρα.
• Μέγεθος επίπεδης ράβδου:25 mm × 5 mm.
• Διάστιχο ράβδων φόρτωσης:30 χλστ.
• Περιστρεφόμενη απόσταση δρόμων:100 χλστ.
• Εύρος φόρτωσης γραμμής:1600 χλστ.
• Πλάτος:995 χλστ.
• Επεξεργασία επιφάνειας: γαλβανισμένο εν θερμώ.

Σχάρες γαλβανισμένων ράβδων ASTM A36 ανοιχτού τύπου

• Υλικό:ASTM A36, γαλβανισμένο πλέγμα ανοιχτού τύπου 25 × 5 mm, ράβδοι ρουλεμάν σε απόσταση 30 mm.
• Με αντιολισθητικές εγκάρσιες ράβδους (διάμετρος: 9,5 mm) σε πίεση 100 mm σε ορθογώνιο σχέδιο.

Γαλβανισμένο εν θερμώ ST37 Χάλυβας σχάρα

• Βήμα ράβδου ρουλεμάν:34 χλστ.
• Γήπεδο cross bar:34 χλστ.
• Πάχος εγκάρσιας ράβδου:5 χλστ.
• Πάχος ράβδου ρουλεμάν:4 χλστ.
• Υψος:50 χλστ.
• Πάνελ τριψίματος 6000 mm × 1000 mm.

Σχάρα από γαλβανισμένο χάλυβα, αντιολισθητική επιφάνεια (αντιολισθητική)

• Υλικό ανθρακούχο χάλυβα, πρότυπο υλικού ASTM A 1011 CS Τύπος Β.
• Διάσταση πιάτου (υψηλό × πάχος) 1-1/4 × 3/16 ίντσες.
• Διάσταση σχάρας (πλάτος × μήκος) 36 × 120 ίντσες.
• Διαχωρισμός μεταξύ πλάκας 1-3/16 in.
• Διαχωρισμός μεταξύ ράβδων 4 in, διάμετρος ράβδου 1/4 in.
• Επικάλυψη γαλβανιζέ ASTM A123 605gm/m².

Σχάρα, επιφάνεια λεία, υλικό ανθρακούχο χάλυβα

• Πρότυπο υλικού ASTM A 1011 CS τύπου Β.
• Πρότυπο κατασκευής ANSI/NAA MM MBG-531.
• Διάσταση πλάκας (υψηλό × πάχος) 1 × 3/16 ίντσες.
• Διάσταση σχάρας (πλάτος × μήκος) 24 × 120 ίντσες.
• Διαχωρισμός μεταξύ πλάκας 1-3/16 in.
• Διαχωρισμός μεταξύ ράβδων 4 in, διάμετρος ράβδου 1/4 in.
• Επικάλυψη γαλβανισμένη, ASTM A 123 605 gm/m².

Σχάρα, σχάρα από χάλυβα υλικού, τύπου πανοραμική, πριονωτή σχεδίαση

• Διάσταση πλάκας (υψηλό × πάχος) 25 × 3 mm.
• Διάσταση σχάρας (πλάτος × μήκος) 170 × 247,5 cm.
• Διαχωρισμός μεταξύ πλάκας 60 mm, διαχωρισμός μεταξύ ράβδων 130 mm.
• Επικάλυψη γαλβανισμένη.

Σχάρα γαλβανισμένου χάλυβα - ανθρακούχο χάλυβα ASTM A36

• Υλικά:ανθρακούχο χάλυβα ASTM A36.
• Επένδυση:γαλβανισμένο.
• Οριζόντιο πλάτος:1020 χλστ.
• Μήκος γεωγραφικού μήκους:6000 χλστ.
• Υψος:20 χλστ.
• Πάχος:3 χλστ.
• Διάστιχο κάθετης ράβδου:30 χλστ.
• Βηματοδότηση εγκάρσιας ράβδου:60 χλστ
• Διάμετρος στριμμένης ράβδου:6 χλστ.

Γαλβανισμένη εν θερμώ σχάρα Q235B, 30 × 100 mm mesh

• Υλικό:Q235B.
• Πλέγμα:30 × 100 mm.
• Μπάρα ρουλεμάν:30 × 5.

Γαλβανισμένες σχάρες βαρέως τύπου - 41 × 100 mm mesh

• Γαλβανισμένες σχάρες εν θερμώ, βαρέως τύπου.
• Ράβδος ρουλεμάν 30 × 5 mm.
• Τετράγωνη στριφτή εγκάρσια μπάρα 6 mm.
• Πλέγμα:41 × 100 mm.
• Μέγεθος πίνακα:1 μέτρο × 6 μέτρα.
• Υλικό:A36/S 275 JR.
• HDG σε BS729 Ή BS EN 1461.

Γαλβανισμένες σχάρες εν θερμώ, βαρέως τύπου - πλέγμα 30 × 50 mm

• Ράβδος ρουλεμάν 30 × 5 mm.
• Τετράγωνη στριφτή εγκάρσια μπάρα 6 mm.
• Πλέγμα:30 × 50 mm.
• Μέγεθος πίνακα:1 μέτρο × 6 μέτρα.
• Υλικό:A36/S 275 JR.
• HDG σε BS729 Ή BS EN 1461.

Σχάρα με επίστρωση γαλβανισμού - 41 × 100 mm mesh

• Μέγεθος:6000 mm × 1000 mm.
• Μπάρα πλαισίου:30 × 3 mm.
• Μπάρα ρουλεμάν:3 × 3 mm C/C 41 mm.
• Εγκάρσια μπάρα:6 mm SQ στριμμένο C/C 100.
• Φινίρισμα:γαλβανισμός εν θερμώ.

Σχάρα χάλυβα HDG

• Τύπος G35 × 3/40/50, μέγεθος 5800 × 1003 με κλειστά άκρα.
• Τύπος G35 × 3/30/40, μέγεθος 5800 × 1003 με κλειστά άκρα.

Τρίψιμο από μαλακό χάλυβα γαλβανιζέ εν θερμώ ASTMA123

• Μήκος = 6000 mm.
• Πλάτος = 1000 mm.
• Μπάρα ρουλεμάν = 25 mm × 3 mm.
• Εγκάρσια ράβδος = στριφτή ράβδος 5-6 mm.
• Βήμα ρουλεμάν = 60 mm (από κέντρο προς κέντρο).
• Βήμα εγκάρσιας ράβδου = 100 mm (από κέντρο προς κέντρο).
• Χωρίς οδοντωτή επιφάνεια, από μαλακό χάλυβα JISG3101, φινίρισμα με γαλβανισμό εν θερμώ ASTMA123.

Σχάρες HDG MS: 2000 mm Μήκος × 500 mm πλάτος

• Κύριο μπαρ:MS Flat – 40 × 5 mm
• Cross Bar:MS Flat – 25 × 5 mm
• Απόσταση μεταξύ των κύριων ράβδων – 30 mm c/c.
• Απόσταση μεταξύ εγκάρσιων ράβδων – 100 mm c/c.
• Όλα τα υλικά χάλυβα θα επιβεβαιώνουν το A36.
