Μεταλλική Συγκολλημένη Οθόνη Συρματόσχοινου Υποθαλάσσιας Εγκατάστασης, Ανοικτής Θάλασσας, Έβεργκλειντς, Ενίσχυση Δικτύου Αγωγών Πετρελαίου και Φυσικού Αερίου

Μεταλλικό Συγκολλημένο Πλέγμα Σύρματος Υποθαλάσσιο Offshore Everglades Αγωγός Πετρελαίου Αερίου Ενίσχυση Πλέγματος​

Πλέγμα ενίσχυσης αγωγού ονομάζεται επίσης πλέγμα επίστρωσης βάρους σκυροδέματος (πλέγμα CWC). Το υλικό του πλέγματος είναι χάλυβας χαμηλού άνθρακα με γαλβανισμένη επίστρωση. Μπορεί να είναι είτε σύρμα ψυχρής γαλβανισμού είτε σύρμα θερμής εμβάπτισης γαλβανισμού που πληροί το ASTM και τα συρματόσχοινα είναι βαθιά κυματοειδή και στη συνέχεια συγκολλημένα για να σχηματίσουν μια κυματοειδή δομή, καθιστώντας το εύκολο να επικαλυφθεί με σκυρόδεμα και στη συνέχεια να βυθιστεί σε νερό ή γη. Έχει εξαιρετική απόδοση αντοχής στη διάβρωση και τη σκουριά, αποτρέποντας την καταστροφή του αγωγού με επίστρωση βάρους σκυροδέματος κατά την εγκατάσταση και μετά την τοποθέτησή του.

Δομές

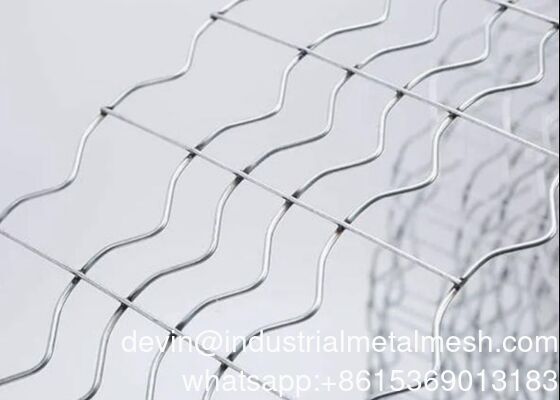

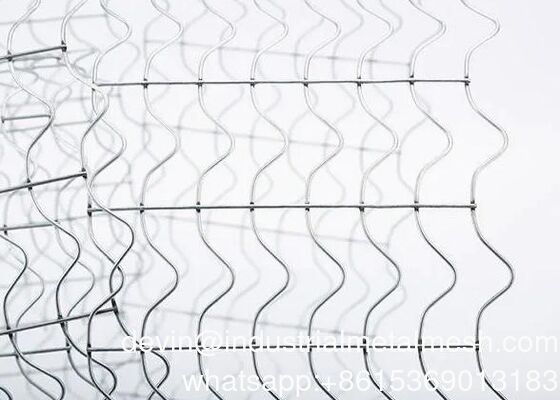

Το πλέγμα ενίσχυσης αγωγού είναι κατασκευασμένο από συρματόσχοινα και εγκάρσια σύρματα.

• Συρματόσχοινο. Είναι βαθιά κυματοειδή και στη συνέχεια τοποθετημένα σε ίσες αποστάσεις για να συγκολληθούν σε μια κυματοειδή δομή. Το πλέγμα ενίσχυσης αγωγού διατίθεται σε διάφορους τύπους, με 6/8/10 εγκάρσια σύρματα ανά πλέγμα ενίσχυσης αγωγού. Για ένα πλέγμα ενίσχυσης αγωγού με 6 εγκάρσια σύρματα, τα μεσαία 4 εγκάρσια σύρματα είναι ομοιόμορφα κατανεμημένα και τα δύο εγκάρσια σύρματα στην άκρη απέχουν περισσότερο από τα γειτονικά εγκάρσια σύρματα. Η κυματοειδής δομή διευκολύνει την επίστρωση του πλέγματος ενίσχυσης αγωγού με σκυρόδεμα και στη συνέχεια τη βύθισή του σε νερό ή έδαφος.
• Εγκάρσιο Σύρμα. Έχουν ευθύ σχήμα και τα εγκάρσια σύρματα στο ίδιο πλέγμα ενίσχυσης αγωγού απέχουν την ίδια απόσταση. Μετά την τεχνολογία συγκόλλησης σημείων, είναι καλά στερεωμένα με τα κυματοειδή συρματόσχοινα
• Εκτεθειμένη άκρη σύρματος: ≤ 2,5 mm
  Τα πλέγματα ενίσχυσης αγωγών έχουν εξαιρετική απόδοση αντοχής στη διάβρωση και τη σκουριά για την αποφυγή ζημιών στον αγωγό.

Προδιαγραφές πλέγματος ενίσχυσης αγωγού

4 τύποι πλέγματος ενίσχυσης αγωγού: HN-N, HN-T, HN-L και HN-W.

HN-N
Είναι ένα σύρμα από χάλυβα χαμηλού άνθρακα για την ενίσχυση αγωγών με επίστρωση βάρους σκυροδέματος. Το πλέγμα περιλαμβάνει 6 συρματόσχοινα που είναι βαθιά κυματοειδή μεταξύ των εγκάρσιων συρμάτων. Το πλέγμα 2 ιντσών και στις δύο πλευρές μεταξύ των συρματόσχοινων προορίζεται για επίστρωση με επικάλυψη 1 ίντσας.

HN-T
Είναι ένα πλέγμα συγκολλημένο με σημείο κατασκευασμένο από γαλβανισμένο σύρμα από χάλυβα χαμηλού άνθρακα για την ενίσχυση αγωγών με επίστρωση βάρους σκυροδέματος. Το πλέγμα περιλαμβάνει 8 συρματόσχοινα που είναι βαθιά κυματοειδή μεταξύ των εγκάρσιων συρμάτων.



HN-L
Είναι ένα πλέγμα συγκολλημένο με σημείο κατασκευασμένο από γαλβανισμένο σύρμα από χάλυβα χαμηλού άνθρακα για την ενίσχυση αγωγών με επίστρωση βάρους σκυροδέματος. Το πλέγμα είναι 92,4 mm αντί για 67 mm μεταξύ των εγκάρσιων συρμάτων.



HN-W
Είναι ένα πλέγμα συγκολλημένο με σημείο κατασκευασμένο από γαλβανισμένο σύρμα από χάλυβα χαμηλού άνθρακα για την ενίσχυση αγωγών με επίστρωση βάρους σκυροδέματος. Το πλέγμα περιλαμβάνει 10 συρματόσχοινα που είναι βαθιά κυματοειδή μεταξύ των εγκάρσιων συρμάτων.



Χαρακτηριστικά πλέγματος ενίσχυσης αγωγού

• Υψηλή αντοχή σε εφελκυσμό. Το πλέγμα ενίσχυσης αγωγού είναι κατασκευασμένο από συρμάτινα σύρματα υψηλής αντοχής που μπορούν να αντέξουν την καταπόνηση και την πίεση της κατασκευής αγωγών.
• Αντοχή στη διάβρωση. Το πλέγμα CWC είναι επικαλυμμένο με ένα στρώμα ψευδαργύρου ή άλλου ανθεκτικού στη διάβρωση υλικού για την αποφυγή σκουριάς και διάβρωσης.
• Εύκολο στην εγκατάσταση. Το πλέγμα CWC μπορεί εύκολα να εγκατασταθεί γύρω από τον αγωγό, παρέχοντας μια γρήγορη και αποτελεσματική λύση για την ενίσχυση του αγωγού.
• Οικονομικό. Η χρήση πλέγματος ενίσχυσης αγωγού είναι μια οικονομικά αποδοτική εναλλακτική λύση σε σχέση με τις παραδοσιακές μεθόδους ενίσχυσης αγωγών, όπως η ενίσχυση με σκυρόδεμα ή χάλυβα.
• Ανθεκτικότητα. Το πλέγμα ενίσχυσης αγωγού έχει σχεδιαστεί για να αντέχει σε σκληρές περιβαλλοντικές συνθήκες, συμπεριλαμβανομένων ακραίων θερμοκρασιών και καιρικών συνθηκών.
• Καλή εμφάνιση. Η εμφάνιση του πλέγματος ενίσχυσης αγωγού είναι τακτοποιημένη, κανονική και φωτεινή. Το πλέγμα είναι σφιχτά δεμένο και σταθερό. Η συγκόλληση είναι σταθερή και βολική για μεταφορά και στοίβαξη.

Εφαρμογές πλέγματος ενίσχυσης αγωγού

Το πλέγμα ενίσχυσης αγωγού χρησιμοποιείται συνήθως σε μια ποικιλία εφαρμογών αγωγών, όπως:

• Υποθαλάσσιος Αγωγός Αερίου & Πετρελαίου. Το πλέγμα ενίσχυσης αγωγού χρησιμοποιείται για την ενίσχυση υποθαλάσσιων αγωγών πετρελαίου και φυσικού αερίου, παρέχοντας πρόσθετη αντοχή και ανθεκτικότητα στον αγωγό.
• Αγωγός Αερίου Everglades. Το πλέγμα CWC μπορεί να χρησιμοποιηθεί για την προστασία του αγωγού αερίου Everglades από εξωτερικούς παράγοντες όπως διάβρωση, διάβρωση ή ζημιά από την άγρια ζωή.
• Αγωγός Αερίου & Πετρελαίου στον Πυθμένα του Ποταμού. Το πλέγμα ενίσχυσης αγωγού παρέχει πρόσθετη στήριξη και ενίσχυση για την ομοιόμορφη κατανομή του βάρους του αγωγού σε όλη την κοίτη του ποταμού ή του ρέματος. Αυτό μπορεί να βοηθήσει στη μείωση του κινδύνου ζημιάς στην κοίτη του ποταμού ή του ρέματος.
•

Πλέγμα ενίσχυσης αγωγού για υποθαλάσσια μεταφορά αγωγού αερίου

Πλέγμα ενίσχυσης αγωγού για υποθαλάσσια μεταφορά αγωγού πετρελαίου

Πλέγμα ενίσχυσης αγωγού για μεταφορά αγωγού αερίου & πετρελαίου στον πυθμένα του ποταμού

Πλέγμα ενίσχυσης αγωγού για μεταφορά αγωγού αερίου Everglades

Πλέγμα CWC

Επισκόπηση CWC mesh HN-N

Μπροστινή όψη CWC mesh HN-N

Λεπτομέρεια CWC mesh HN-N

Πλαϊνή όψη CWC mesh HN-N

Επισκόπηση CWC mesh HN-W

Μπροστινή όψη CWC mesh HN-W

Λεπτομέρεια CWC mesh HN-W

Πλαϊνή όψη CWC mesh HN-W

Λεπτομέρεια αξεσουάρ CWC mesh

Μπροστινή όψη αξεσουάρ CWC mesh
